Caso práctico: Sustitución del contactor del puerto de carga (FC Contactor) en un Tesla Model Y (2021)

El propietario de un Tesla Model Y del año 2021 acudió al taller STS.Electro. La situación era crítica: el coche llegó al taller por sus propios medios, literalmente «por los pelos», ya que la batería solo tenía un 5 % de carga. No había tiempo para experimentos innecesarios, ya que el coche podía quedarse sin energía por completo en cualquier momento.

Síntomas y diagnóstico

El problema se manifestaba de forma bastante específica:

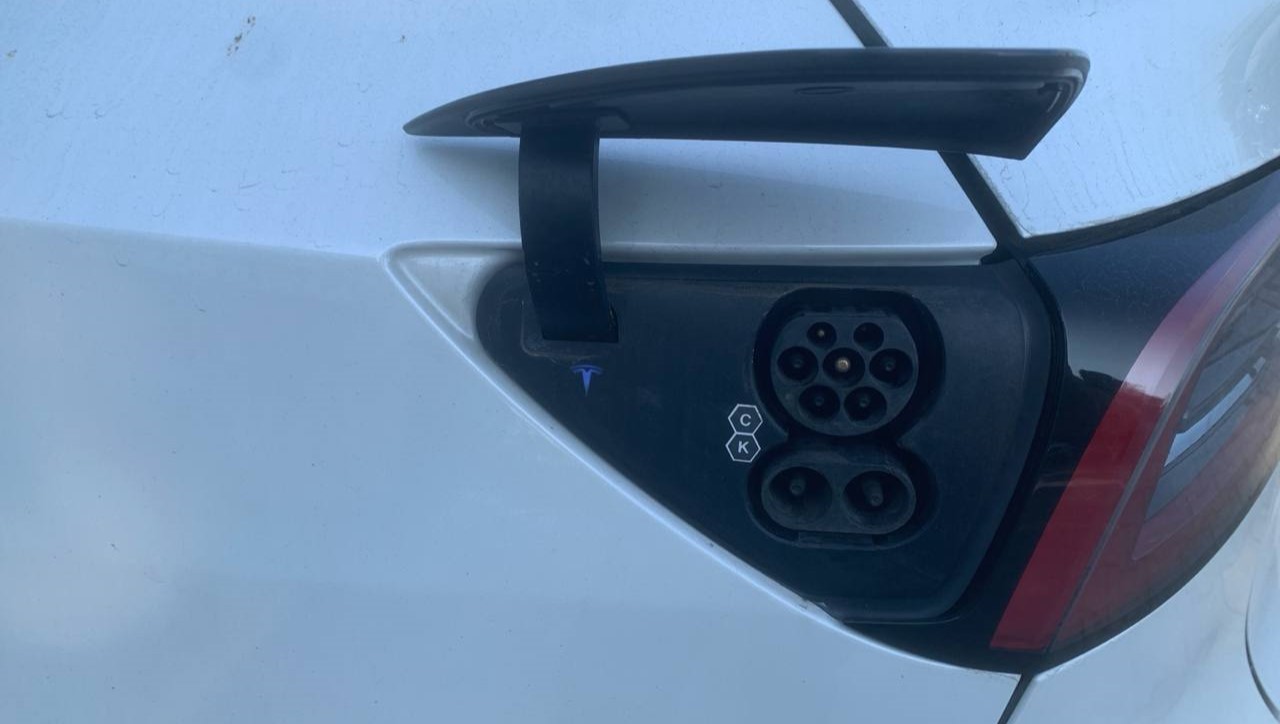

• al intentar abrir manualmente la tapa del puerto de carga (presionando sobre la propia tapa), el mecanismo intentaba accionarse, pero la tapa no se abría.
• Al mismo tiempo, desde el habitáculo (a través de la pantalla central) la tapa se abría con normalidad, pero el coche se negaba rotundamente a aceptar la carga.

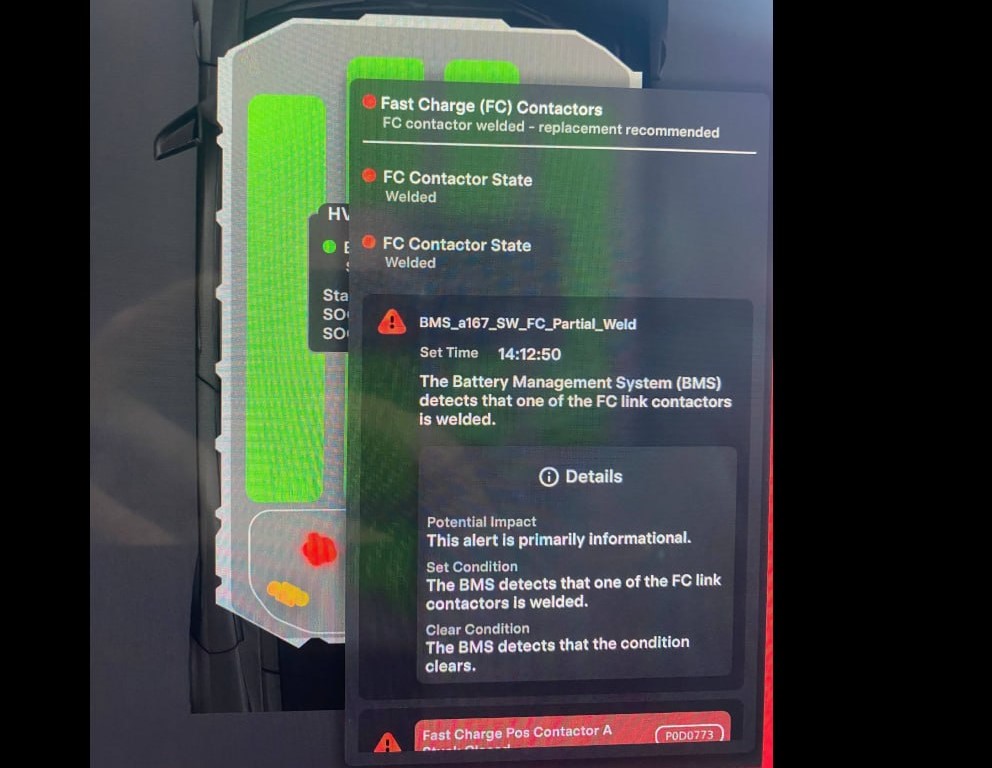

La conexión del equipo de diagnóstico LOKI y la revisión del menú de servicio aclararon la situación en el sistema de alta tensión. El sistema de autodiagnóstico registró una serie de avisos críticos:

• BMS_a167_SW_FC_Partial_Weld — detección de «soldadura» o atascamiento del contactor de carga rápida;
• Fast Charge (FC) Contactors: FC contactor welded - replacement recommended — indica directamente que el relé de potencia de la carga rápida se ha «soldado» en posición cerrada y debe sustituirse obligatoriamente;
• Fast Charge Pos Contactor A (POD0773): especifica la ubicación del fallo: el atascamiento se ha producido precisamente en el contactor positivo (polo positivo) de la línea de carga rápida de corriente continua (DC Fast Charge).

¿Qué significa esto en la práctica?

Durante cargas elevadas o al desconectar bajo tensión, se produce un arco eléctrico entre los contactos de potencia del relé. Con el tiempo, esto provoca que los contactos se quemen o incluso se micro-suelden («se adhieran») entre sí. Al detectar que el contactor de carga rápida se ha atascado y no puede abrirse de forma normal, el sistema de gestión de la batería (BMS) bloquea, por motivos de seguridad, el puerto de carga y la recepción de corriente para evitar daños en la batería de alto voltaje y en los componentes electrónicos.

Procedimiento de trabajo

1. Seguridad y desconexión de la alimentación: Siguiendo las estrictas normas de seguridad al trabajar con el sistema de alto voltaje de Tesla, se desconectó el circuito correspondiente.
2. Desmontaje y diagnóstico: Se garantizó el acceso al conmutador de alta tensión Fast Charge y se confirmó la necesidad de su sustitución.

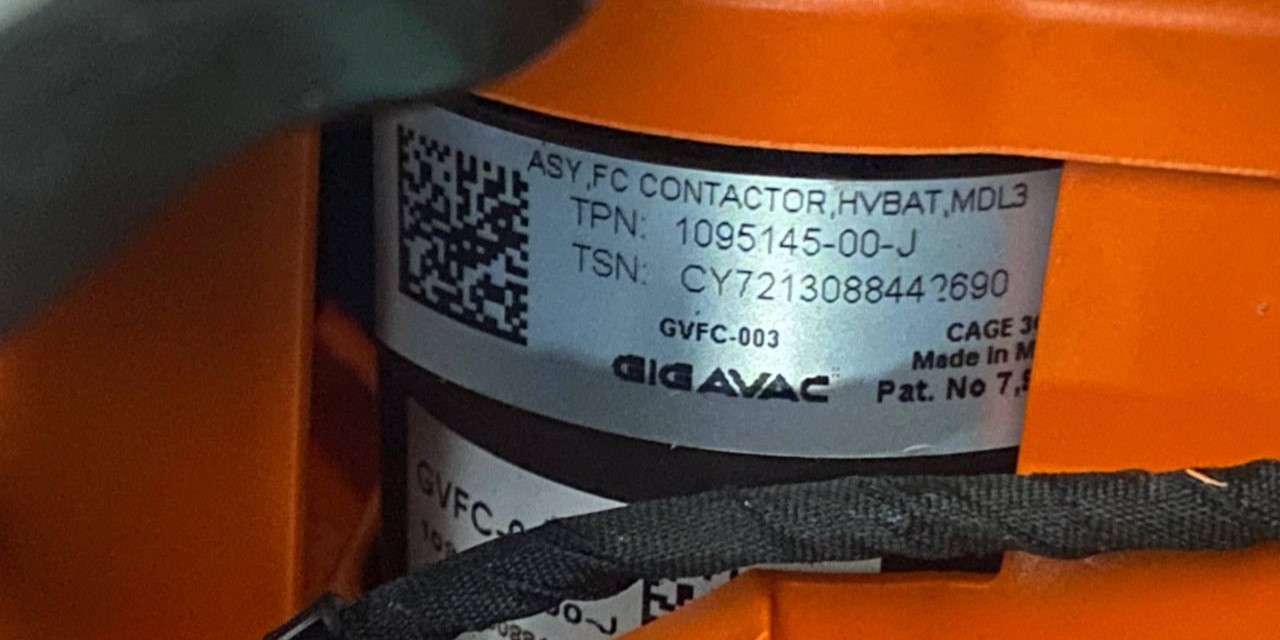

3. Sustitución de la pieza: En lugar del módulo dañado, se instaló un contactor original de GIGAVAC (número de pieza OEM: 1095145-00-J / 1095145-00-G), que localizamos y pedimos rápidamente en allegro.pl.
4. Resolución de errores y configuración: Tras el montaje físico, utilizando el software de servicio, borramos de la memoria del bloque BMS los errores activos y archivados (BMS_a167, POD0773) y, además, inicializamos el módulo.
5. Pruebas finales: Comprobamos el funcionamiento de la tapa del puerto de carga en todos los modos (tanto al pulsarla con la mano como desde el interior del vehículo; funciona con precisión y sin retrasos) y conectamos inmediatamente el coche al cargador. El proceso de carga rápida se inició con normalidad y el coche completó con éxito la carga de la batería.
