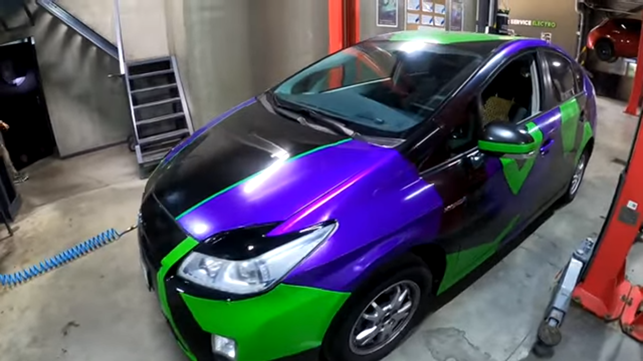

Wir erhielten einen Toyota Prius der dritten Generation (ZVW30). Der Besitzer hatte das Auto zu uns gebracht, um die Hochspannungsbatterie austauschen zu lassen, da die im Auto befindliche Batterie nicht mehr richtig funktionierte. Vor dem Austausch der Batterie schlossen wir das Fahrzeug an das Diagnosesystem an. Wir konnten jedoch keine Fehler finden - offenbar hatte der Besitzer des Wagens sie mit einem tragbaren Scanner, der mit einem Smartphone verbunden war, entfernt. Offensichtlich tat er dies, um selbst zum Service zu gelangen.
Trotz der Tatsache, dass die Art der Arbeit bekannt war, beschlossen wir, den Zustand der Batterie zu ermitteln. Dazu starteten wir den Verbrennungsmotor und schalteten das Getriebe in N (Neutral). Anders als in P (Parken) wird die Hochspannungsbatterie nicht geladen, sondern entladen. Um den Effekt zu verstärken, haben wir die Klimaanlage eingeschaltet - so wird sie stärker entladen.
Ziel: Wir müssen einen Fehler auslösen, um den Fehler richtig zu diagnostizieren, um festzustellen, welches Modul in der Batterie defekt ist. Und sie treten nur auf, wenn ein bestimmter Spannungsunterschied zwischen den Modulen besteht.
Anzumerken ist, dass bei Toyota-Hybridfahrzeugen ein herkömmlicher Motor nur dann anspringt, wenn der Ladezustand der Batterie 30 % oder mehr beträgt. Hier wird er nicht durch einen herkömmlichen Anlasser gestartet, sondern durch den Hybrid-Elektromotor. Daher müssen Sie den Entladezustand der Batterie überwachen. Zu beachten ist auch, dass das System heimtückisch ist: Wenn die Batterie schwach ist oder der Benzinmotor nicht anspringen kann (z. B. aufgrund von Problemen mit der Kraftstoffpumpe), springt das Auto kurz an, 10-15 Sekunden, läuft und bleibt stehen. Dadurch entlädt sich schließlich die Hochspannungsbatterie.

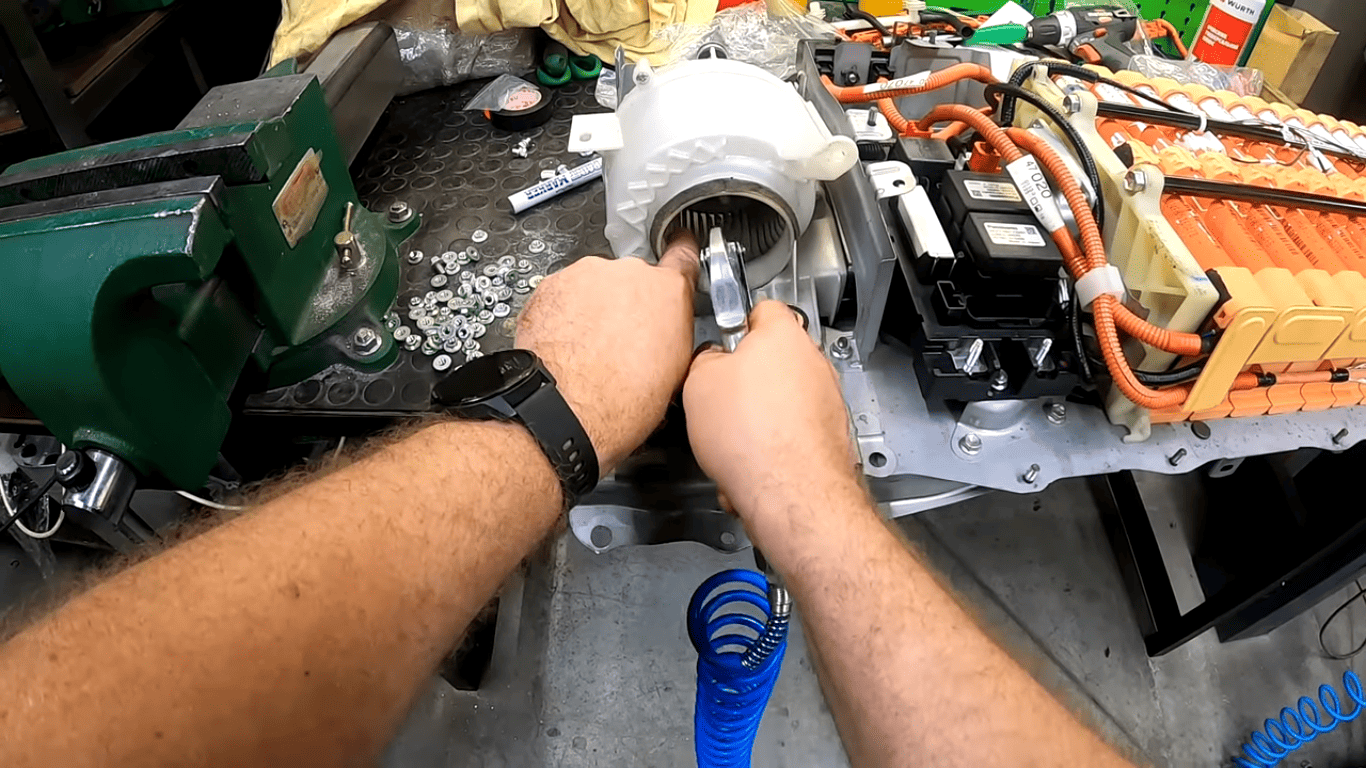

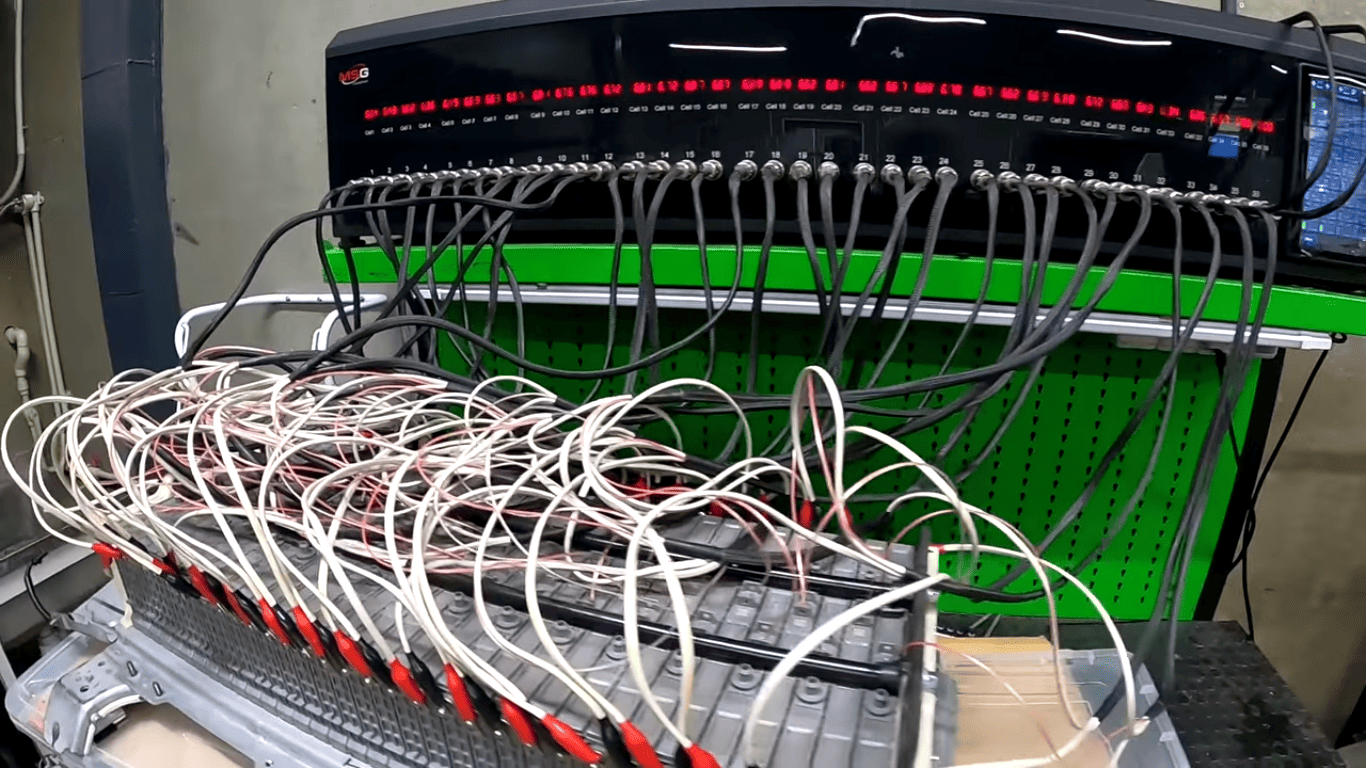

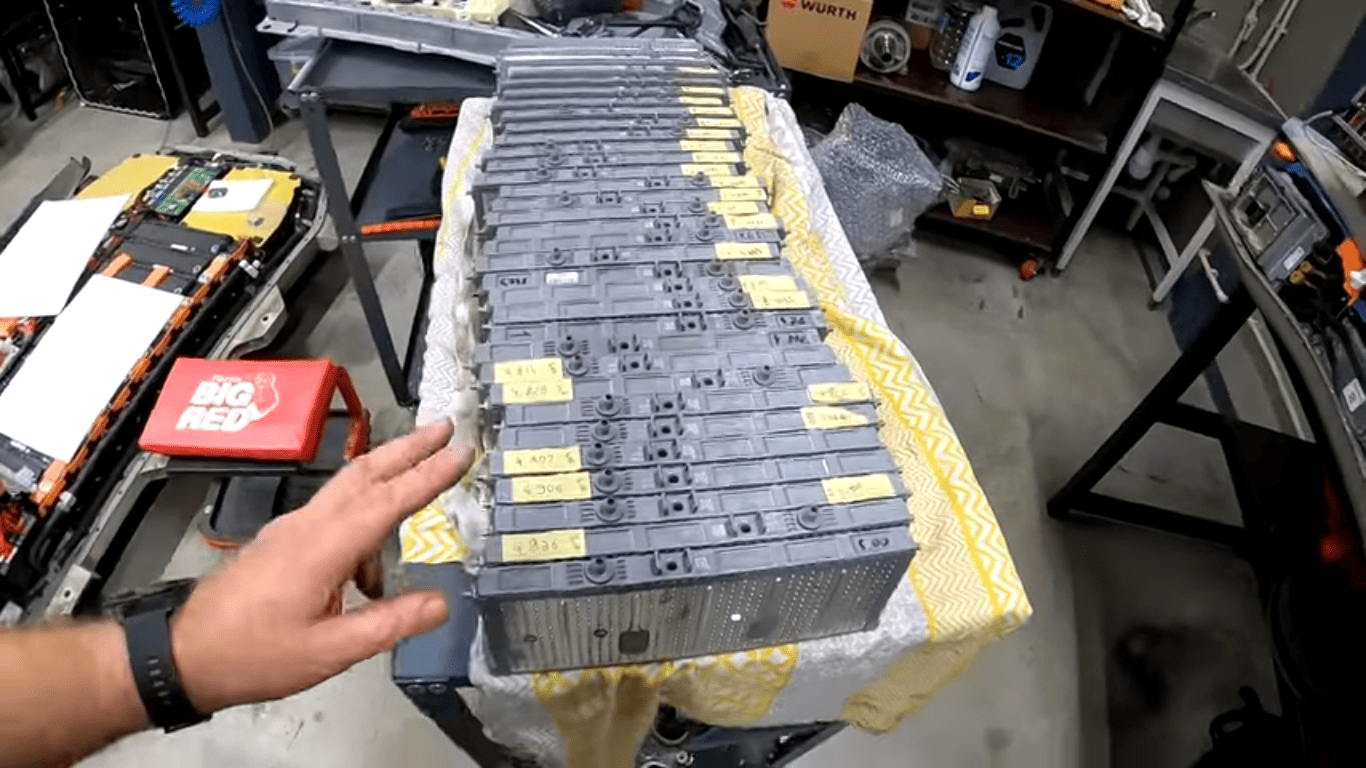

So konnten wir die Batterie schließlich überprüfen, und die zentralen Module erwiesen sich als unbrauchbar für die weitere Verwendung. Die Batterie wurde komplett zerlegt und neue, den Werksbatterien ähnliche Batterien wurden eingebaut. Wir haben sie mit dem mitgelieferten Zubehör wieder zusammengebaut: Temperatursensoren, Ausgleichsdrähte, Reifen und Befestigungselemente. Außerdem haben wir das Innere des Batterielüfters gereinigt, während er ausgebaut war, damit die Ablagerungen, die sich dort ansammeln, den Betrieb nicht beeinträchtigen: Sie verursachen keine Unwuchten und keine störenden Geräusche.

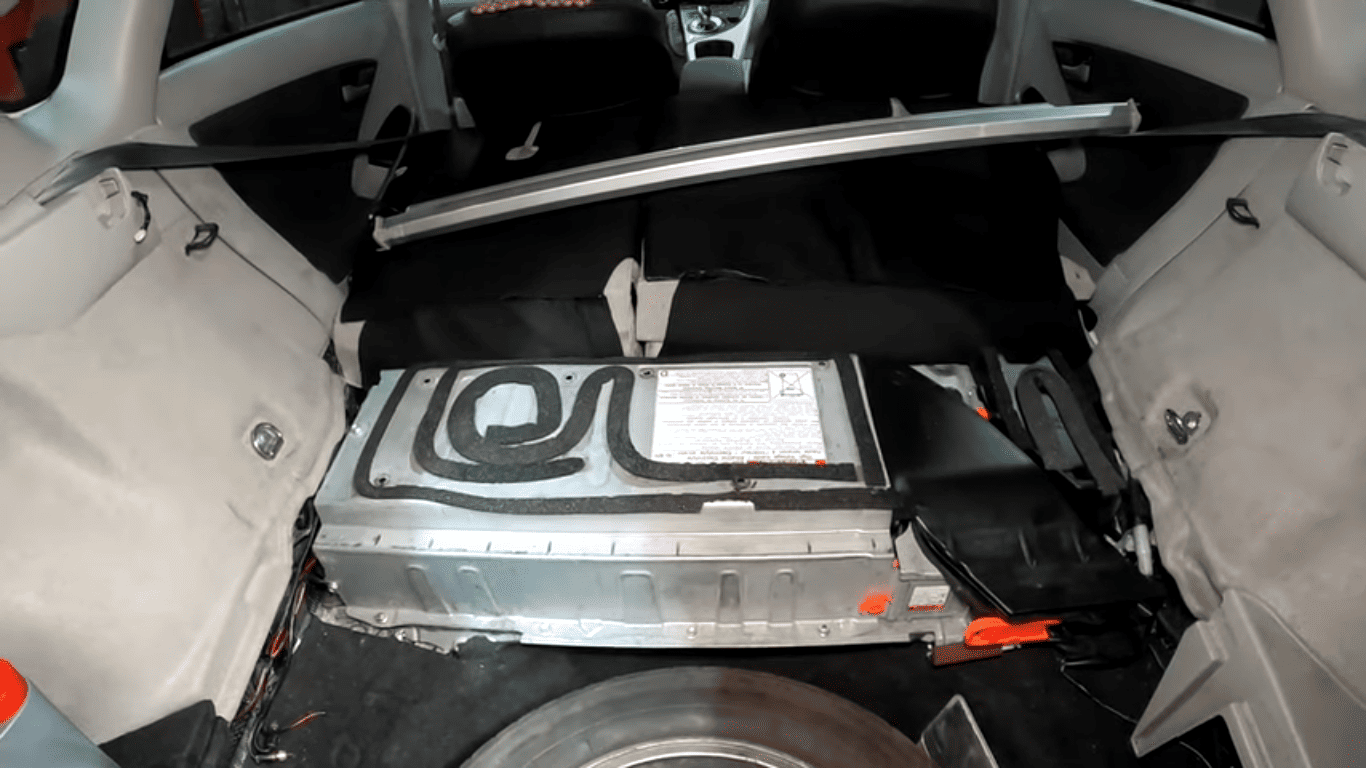

Die Batterie wurde zusammengebaut und in das Auto eingebaut. Es springt an, alles ist in Ordnung, es gibt keine Fehler. Wir haben den Stromsensor über das Diagnosesystem eingelernt, die Batterie wieder aufgeladen und eine Probefahrt gemacht. Das Auto kann an den Kunden übergeben werden.
