Ремонт блока ELV Volkswagen Passat B6: ошибки 02818 и 02811 и блокировка руля

Пример ремонта блока ELV на VW Passat Variant 2006 г.в.

В целом это довольно типичная неисправность для данной модели автомобиля, но обычно она проявляется в гораздо более легкой форме. Однако в данном случае неисправность проявилась не как «нестабильный запуск», а в более критичной форме:

• рулевая колонка оставалась заблокированной;
• двигатель не запускался;
• иммобилайзер не позволял завести двигатель;
• на приборной панели загорался индикатор руля;
• автомобиль не реагировал должным образом на поворот ключа.

Из-за отсутствия подтверждения снятия блокировки система не позволяла полноценный запуск ДВС.

Диагностика

Даже при ограниченной возможности полноценного сканирования было подтверждено наличие ошибок 02818 и 02811, которые прямо указывают на неисправность

Анализ показал, что блок не передает корректное подтверждение разблокировки, из-за чего иммобилайзер блокирует запуск двигателя.

Что происходит при таких ошибках

При кодах ошибок 02818 и 02811 проблема заключается не просто в «нестабильной работе» механизма.

Логика системы такова:

1. Ключ вставляется в замок (слот).
2. Блок ELV должен механически разблокировать рулевую колонку.
3. После этого ELV передает подтверждение в систему иммобилайзера.
4. Только после получения этого подтверждения разрешается запуск двигателя.

Если подтверждения нет:

• запуск двигателя блокируется,
• двигатель может запускаться и глохнуть через 1–3 секунды,
• появляется индикатор на руле,
• рулевая колонка остается заблокированной.

То есть проблема не в замке зажигания и не в гнезде ключа, а именно в модуле электронной блокировки рулевой колонки.

Что такое ELV и почему он выходит из строя

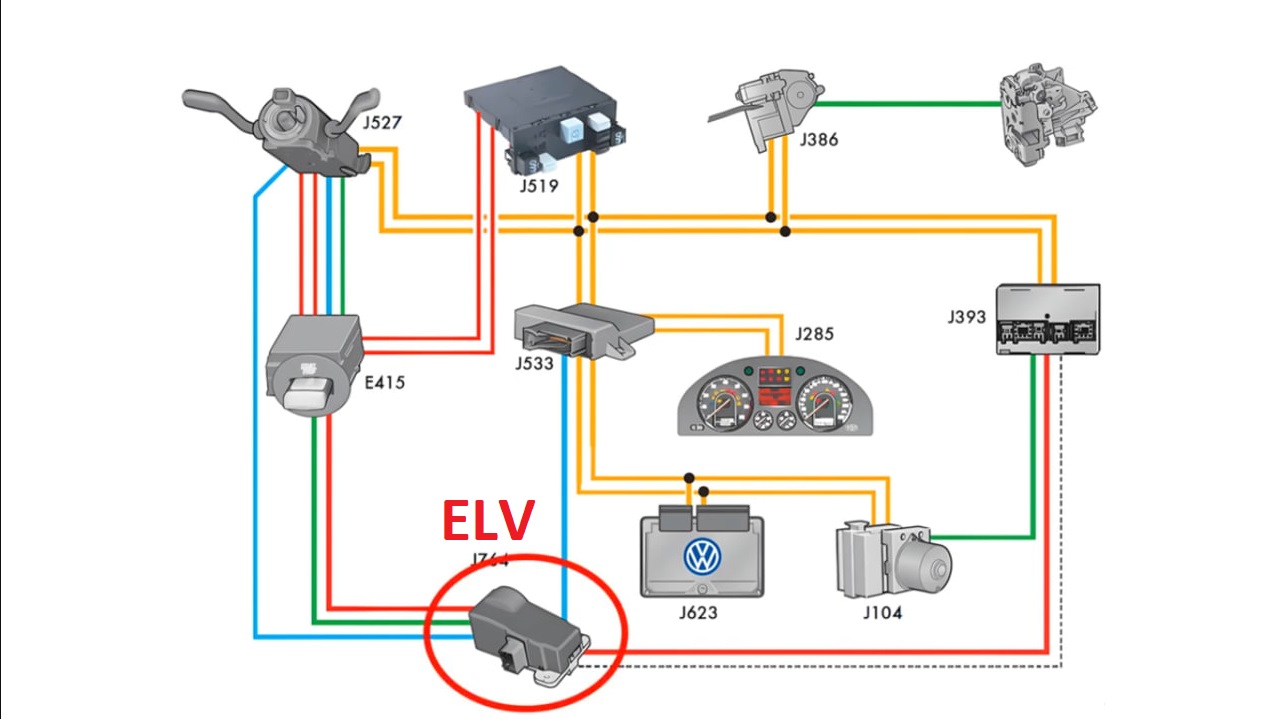

Блок электронной блокировки рулевой колонки ELV/ESL (Elektronische Lenksäulenverriegelung/Electronic Steering Lock) является частью противоугонной системы автомобиля и отвечает за механическую блокировку и разблокировку руля. Его работа зависит от сигналов сразу из нескольких систем: замка зажигания, блоков комфорта и приборной панели, а также данных о скорости автомобиля и оборотах двигателя.

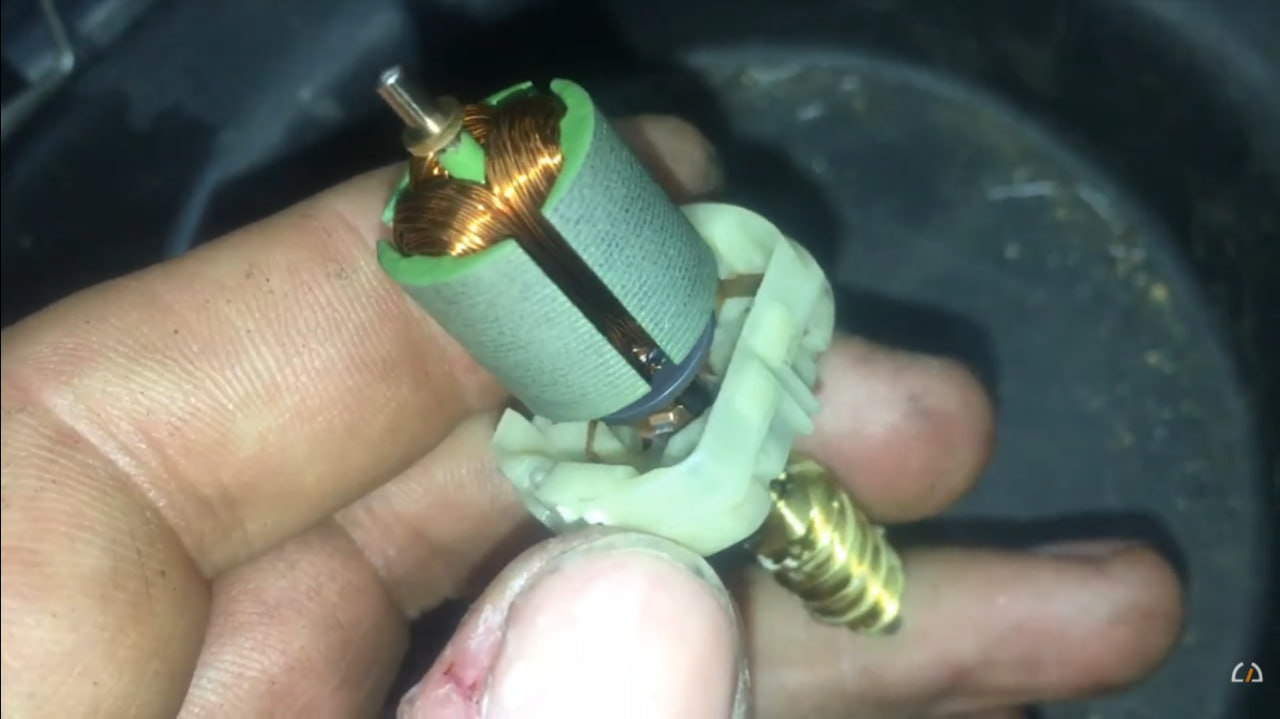

В Volkswagen Passat B6 слабым местом этого узла является силовая часть — электродвигатель блокировки, реле и концевые датчики. Со временем износ этих элементов приводит к повышенному потреблению тока, некорректной работе механизма и ложным сигналам для других блоков управления. В результате система может не снять блокировку рулевого колеса, что напрямую влияет на возможность запуска двигателя.

Ход ремонта блока ELV

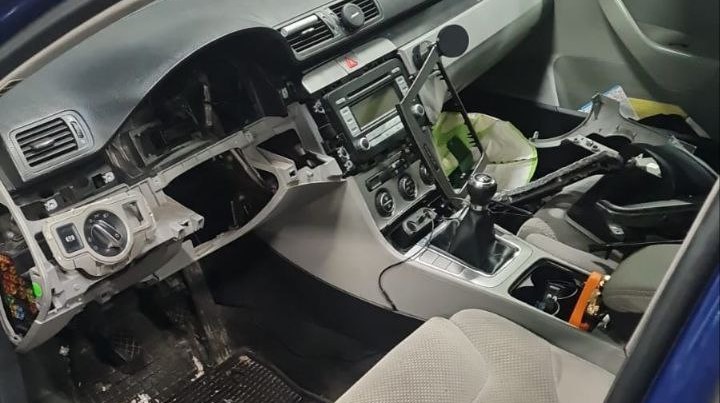

Для доступа к блоку электронной блокировки руля необходимо выполнить частичную разборку салона автомобиля. Работы включают демонтаж рулевой колонки и отдельных элементов интерьера, что требует специального инструмента, опыта и понимания конструктивных особенностей модели. Именно поэтому такие вмешательства целесообразно доверять специалистам.

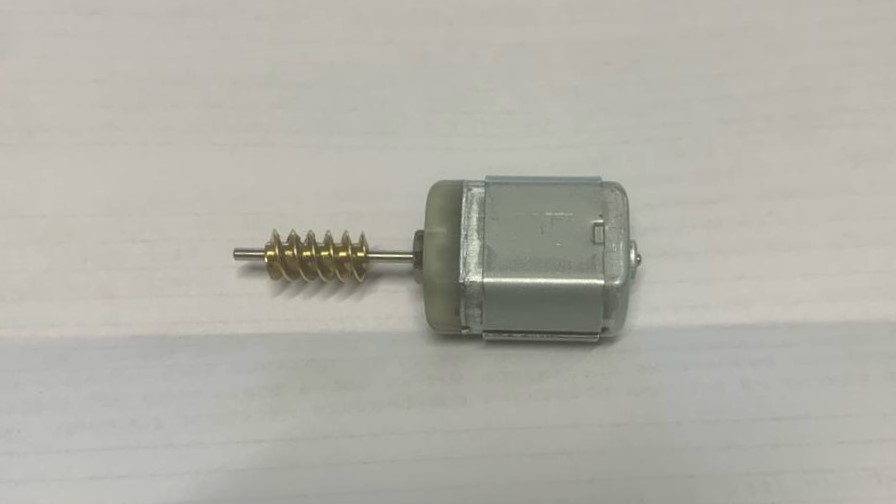

После снятия блока ELV было подтверждено, что программная часть системы исправна, а причина неисправности кроется в механико-электрическом узле. В данном случае оптимальным решением стала замена двигателя блокировки руля 3C0905861A в составе блока ELV серии 3C0 905 861, применяемого на Volkswagen Passat B6, B7 и CC.

На практике нередко встречаются так называемые «временные решения» — очистка контактов, промывка элементов спиртом или восстановление изношенных реле без устранения первопричины. Подобные методы могут дать кратковременный эффект, однако не обеспечивают стабильной и долговечной работы системы. В данном случае было выбрано решение, направленное именно на устранение причины неисправности, а не ее последствий.

Результат

После сборки и установки блока ELV система блокировки руля отработала корректно:

• руль стабильно разблокируется при вставке ключа;
• зажигание включается без задержек;
• двигатель запускается с первой попытки и работает ровно;
• ошибки 02818 и 02811 больше не появляются;
• индикаторы блокировки руля и смежных систем погасли после контрольной поездки.

Автомобиль успешно прошел тестовую эксплуатацию, что подтвердило полное устранение неисправности.

Вывод

Современные автомобили с большим количеством электронных систем редко позволяют определить причину неисправности «на глаз». Даже типичные симптомы могут вводить в заблуждение, а плавающие сбои, как в случае с блоком электронной блокировки руля, часто маскируются под проблемы с замком зажигания или общие сбои в электрике.

Информация из открытых источников может помочь понять суть проблемы, однако она не способна заменить практический опыт, правильную диагностику и реальную работу с узлом. Именно сочетание технических знаний и многолетней практики позволяет отличить временное решение от полноценного ремонта.

Команда STS в Варшаве специализируется на сложных электронных неисправностях автомобилей, работая не с симптомами, а с их первопричинами. Такой подход обеспечивает стабильный результат и надежную работу автомобиля после ремонта.
