Зачем в автомобиле 48 вольт: основные причины перехода на мягкие гибриды MHEV

По данным аналитиков JATO Dynamics, доля автомобилей с технологией Mild Hybrid на европейском рынке стремительно превысила отметку в 25% и продолжает уверенно расти. Если раньше электрификация была прерогативой исключительно дорогих брендов, то сегодня 48-вольтовая система стала базовым стандартом для массового сегмента — от городских хэтчбеков до тяжелых кроссоверов.

Почему мировые концерны устроили такой тихий, но масштабный технический переворот? Для инженеров это оказалось единственным доступным способом одновременно выполнить три жестких требования рынка: значительно снизить расход топлива, уложиться в жесткие экологические лимиты и добавить машинам динамики без увеличения объема двигателя.

Но у многих автовладельцев и мастеров СТО до сих пор остаются вопросы о мягком гибриде: что это на самом деле — очередной маркетинговый трюк или реальная необходимость? Разбираемся, как работает эта архитектура, где она скрывает скрытую экономию и почему автосервисам стоит готовиться к ее обслуживанию уже сейчас.

Мягкий гибрид — что это такое на самом деле и чем он отличается от автомобиля с ДВС и полного гибрида (HEV)

В автомобильной среде до сих пор существует устойчивое заблуждение: мол, mild hybrid 48 вольт — это обычный автомобиль, в который установили чуть более мощный аккумулятор и более мощный стартер. Это категорически не так. MHEV — принципиально иная схема взаимодействия электрической и механической частей автомобиля. Ранее в нашем блоге мы уже объясняли архитектуру 48V и ее отличие от других типов гибридов.

Важно осознать: мягкий гибрид не является полноценным гибридом (HEV — Hybrid Electric Vehicle) в классическом понимании, как, например, Toyota Prius. В отличие от полных гибридов или плагин-гибридов (PHEV), автомобиль с системой MHEV не способен двигаться исключительно на электротяге. Здесь нет тягового электродвигателя определенной мощности, способного приводить автомобиль в движение при выключенном ДВС.

Основу системы составляет компактный 48-вольтовый узел, который выполняет роль помощника для основного бензинового или дизельного двигателя. Он берет на себя критические режимы работы, где эффективность ДВС минимальна, и обеспечивает следующие процессы:

• Ассистирование при старте и разгоне: электродвигатель добавляет крутящий момент коленчатому валу, компенсируя недостаток момента на низких оборотах при интенсивных ускорениях.
• Рекуперация энергии при торможении автомобиля: накопление кинетической энергии, которая ранее безвозвратно рассеивалась в воздухе в виде тепла через тормозные колодки и диски.

Ключевое техническое отличие от традиционной 12-вольтовой схемы кроется в производительности. Обычный автомобильный генератор переменного тока на 12 В способен выдавать и рекуперировать не более 1–1,5 кВт энергии. 48-вольтовый стартер-генератор при замедлении рекуперирует до 12–15 кВт энергии. Этот значительный объем энергии аккумулируется в отдельной литий-ионной батарее емкостью около 0,5–1 кВт·ч.

В зависимости от конструктивного исполнения, автопроизводители применяют два основных типа 48V узлов:

1. BSG (Belt Starter Generator) / RSG: Ременной стартер-генератор. Он устанавливается на место штатного генератора и соединяется с коленчатым валом с помощью усиленного поликлинового ремня. Это наиболее простое, дешевое в производстве и распространенное решение, которое легко интегрировать в архитектуру уже существующих двигателей без переделки блока цилиндров.
2. ISG (Integrated Starter Generator) / ISG: Интегрированный стартер-генератор. Этот электродвигатель монтируется непосредственно между двигателем и коробкой передач (фактически вместо маховика). Такая схема значительно дороже, но гораздо эффективнее: она выдает больший крутящий момент, лишена ограничений ременного привода и гарантирует абсолютно бесшумный, мгновенный пуск ДВС.

При этом классическая 12-вольтовая свинцово-кислотная батарея никуда не исчезает. В машине параллельно функционируют две сети: низковольтная 12V (отвечает за бортовую мультимедиа, замки, стеклоподъемники, внутреннее освещение) и силовая 48-вольтовая сеть автомобиля, соединенные между собой через специальный двунаправленный преобразователь постоянного тока (DC/DC converter).

Причина 1. Реальная экономия топлива: как работают три инженерных механизма

Когда автопроизводители заявляют о топливной экономичности, скептики сразу вспоминают о лабораторных тестах WLTP, далеких от реальной жизни. Однако внедрение 48V-архитектуры обеспечивает вполне физическую, ощутимую экономию топлива гибридом в пределах 10-15% в смешанном и городском циклах движения. Рассмотрим три четких механизма, за счет которых достигается этот результат.

1. Эффективная рекуперация энергии при торможении автомобиля

В городском режиме водитель постоянно чередует разгоны и торможения перед светофорами, пешеходными переходами и в пробках. Каждый раз, когда педаль газа отпускается или нажимается тормоз, рекуперация энергии торможения автомобиля переводит 48-вольтовый стартер-генератор в режим генерации. Вместо сопротивления тормозов автомобиль замедляется за счет магнитного поля электродвигателя. Полученная бесплатная электроэнергия мгновенно отправляется в литий-ионный аккумулятор, чтобы обеспечить питание электросистем автомобиля или превратиться в дополнительную тягу при разгоне.

2. Сверхбыстрый и комфортный старт-стоп нового поколения

Обычные 12-вольтовые системы «Start-Stop» раздражают водителей: двигатель глохнет на светофоре, а его следующий запуск сопровождается ощутимой вибрацией, стартерным «рычанием» и задержкой в районе 700–900 миллисекунд. Водители часто просто отключают эту функцию кнопкой на панели, сводя на нет всю логику экономии.

Система mild hybrid 48 вольт кардинально меняет этот процесс. Мощный стартер-генератор (особенно типа ISG) раскручивает коленчатый вал до рабочих оборотов всего за 300–400 миллисекунд — быстрее, чем водитель успевает перенести ногу с педали тормоза на педаль газа. Запуск происходит абсолютно бесшумно, без каких-либо вибраций кузова. Более того, электроника получает возможность выключать ДВС заранее — не тогда, когда машина уже остановилась, а еще во время качения на скорости ниже 20–22 км/ч или при стабильном движении по трассе «на накате» (режим Sailing/Coasting). Как только вы касаетесь акселератора, ДВС мгновенно и незаметно включается в работу.

3. Освобождение двигателя от механических «паразитов»

В классическом автомобиле двигатель вынужден тратить часть своей полезной мощности на вращение навесного оборудования через ременные приводы. Компрессор кондиционера, помпа системы охлаждения, насос ГПК — все эти узлы забирают драгоценные лошадиные силы и граммы топлива даже тогда, когда их максимальная производительность не нужна.

Переход на сеть 48 В позволил инженерам сделать эти потребители автономными и перевести их на электрическое питание. Электрические 48-вольтовые компрессор климатической системы или насос охлаждения потребляют ровно столько энергии, сколько нужно именно сейчас, независимо от оборотов ДВС. Это существенно разгружает двигатель и экономит топливо.

Реальный кейс: Независимые испытания популярного Volkswagen Golf 1.5 eTSI (оснащенного 48V системой MHEV) по сравнению с аналогичным чисто бензиновым Golf 1.5 TSI показали устойчивое снижение расхода топлива в городских условиях на 0,4–0,6 литра на каждые 100 км пробега. В масштабах повседневной эксплуатации и коммерческих автопарков — это колоссальные цифры сэкономленных средств.

Причина 2. Экологические требования и давление регуляторов: почему автопроизводители спешат

Чтобы до конца понять, зачем в автомобиле 48 вольт, нужно взглянуть на ситуацию глазами топ-менеджеров автомобильных брендов. Массовое внедрение MHEV — это не столько альтруистическая забота об окружающей среде, сколько прагматичная, четко просчитанная защита бизнеса от значительных финансовых штрафов со стороны международных регуляторов.

Жесткие экостандарты, действующие во всем мире, ставят автопроизводителей в безвыходное положение. Например, законодательство Европейского Союза обязало автомобильные бренды снизить средний уровень выбросов диоксида углерода (CO2) по всему их модельному ряду до строгих лимитов:

• К 2021 году этот показатель должен был составить не более 95 г CO2/км.
• К 2025 году планка опустилась еще ниже — до 81 г CO2/км.
• Ожидаются еще более бескомпромиссные комплексные нормы выбросов CO2 евро 7, которые будут оценивать токсичность выхлопа в любых, даже самых экстремальных режимах эксплуатации и при холодных пусках.

Цена ошибки измеряется миллиардами. Уже сейчас за каждый единственный грамм превышения установленного лимита CO2 на каждом проданном автомобиле автопроизводитель обязан выплатить штраф в размере 95 евро. Когда компания реализует миллион машин в год, превышение нормы всего на 3-5 граммов означает автоматическое начисление сотен миллионов евро чистых убытков.

Почему бы в таком случае полностью и одномоментно не перевести весь модельный ряд на чистые электромобили (BEV)? Потому что мировая индустрия и конечные покупатели оказались технологически и экономически к этому не готовы:

• Массовая зарядная инфраструктура во многих регионах все еще находится в зачаточном состоянии.
• Себестоимость крупных тяговых батарей остается высокой, что делает электрокары недоступными для среднего класса.
• Заводы не могут мгновенно перестроить сборочные линии без риска остановки производства.

Технология 48V Mild Hybrid стала идеальным компромиссным бизнес-решением. Интеграция мягкого гибрида снижает уровень выбросов CO2 на 10–20 граммов на километр, позволяя уверенно удерживать двигатели внутреннего сгорания в рамках закона. При этом себестоимость внедрения 48-вольтовой надстройки для завода относительно невелика — она в разы дешевле проектирования полноценного PHEV-гибрида с огромной батареей и внешней зарядкой. Это позволило сохранить классические ДВС на конвейере, защитив автопроизводителей от санкций регуляторов без радикального скачка цен для конечного потребителя.

Причина 3. Больше мощности от меньшего двигателя

Ошибочно считать, что экология и экономия задушили драйверский характер современных авто. Наоборот, 48-вольтовая система автомобиля открыла для инженеров новые возможности по улучшению динамических характеристик и эластичности моторов, сгладив главные конструктивные проблемы современного двигателестроения.

В свое время, стремясь снизить расход топлива, инженеры пошли по радикальному пути уменьшения рабочего объема цилиндров при одновременной установке производительного турбонаддува. Такие двигатели прекрасно показывают себя на бумаге, однако в реальности имеют существенный недостаток — так называемую «турбояму» (turbo lag). На низких оборотах (до 1500–1800 об/мин) выхлопных газов недостаточно для раскручивания крыльчатки турбины, поэтому при резком нажатии на педаль газа машина сначала «задумывается», и только потом следует резкий подхват.

Электрификация бортовой сети решает эту проблему двумя способами:

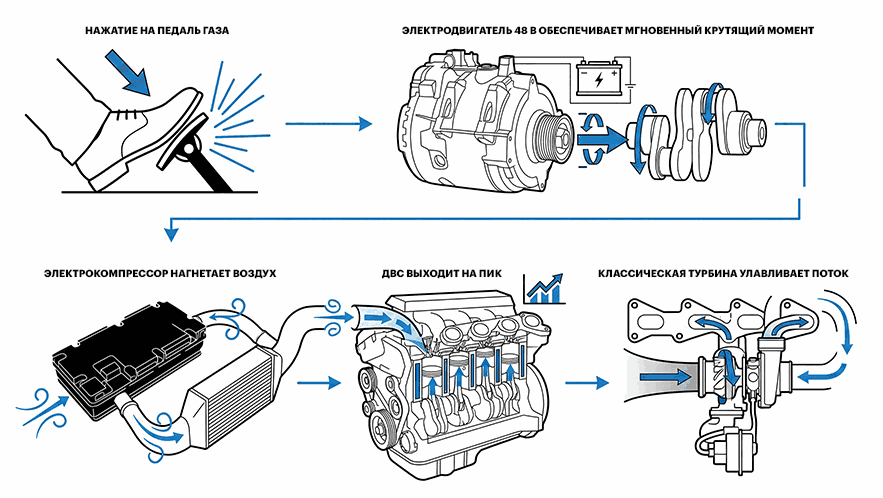

1. Мгновенный электрический буст при обгоне

В момент старта с места или при резком ускорении для обгона на трассе, 48-вольтовый стартер-генератор (BSG/ISG) мгновенно переходит в режим электродвигателя. Он добавляет от 10 до 20 Нм крутящего момента непосредственно на коленчатый вал именно в том диапазоне оборотов (1000–2500 об/мин), где турбина еще не успела выйти на рабочее давление. Электрическая тяга восполняет провал, обеспечивая линейную, предсказуемую и, самое главное, мгновенную реакцию автомобиля на педаль газа.

2. Высокопроизводительный электрокомпрессор 48V

В премиальных и спортивных моделях (например, Audi SQ7, Mercedes-Benz C300de) энергия силовой сети питает уникальный узел — электрокомпрессор 48V. Это дополнительный нагнетатель, крыльчатка которого раскручивается мощным компактным электродвигателем за считанные доли секунды (менее чем за 250 миллисекунд), независимо от текущего потока выхлопных газов. Электрокомпрессор сразу создает необходимое давление наддува в цилиндрах, полностью устраняя понятие «турболяг» как явления.

Благодаря этому автопроизводители получили возможность извлекать высокие показатели мощности из двигателей скромного объема, гарантируя водителю плавное, уверенное и безопасное ускорение в любых дорожных ситуациях.

Что меняется в системах рулевого управления

Помимо всего вышесказанного, внедрение 48-вольтовой архитектуры принесло фундаментальные изменения в устройстве и принципах работы систем рулевого управления.

Во-первых, повышенное напряжение окончательно подписало смертный приговор классическим системам гидроусилителя руля (ГУР) с ременным приводом от шкива ДВС. На смену им безальтернативно пришли системы электрического усилителя руля (EPS / ЭУР) и электрогидравлические узлы (EHPS).

Во-вторых, в сегменте тяжелых кроссоверов, полноразмерных SUV, пикапов и премиальных седанов обычной мощности 12-вольтовой сети для эффективного питания электроопор уже недостаточно. Чтобы повернуть колеса тяжелого внедорожника или большого рамного автомобиля на месте, требуются высокие токи. В 12-вольтовой сети это приводит к сильному нагреву проводки, необходимости использования толстых, тяжелых силовых кабелей и, как следствие, потерям энергии.

Использование 48-вольтового электропривода руля позволяет решить несколько важных инженерных задач:

• Снижение силы тока и веса: Согласно закону Ома, при увеличении напряжения в 4 раза (с 12V до 48V) для передачи той же мощности требуется в 4 раза меньший ток. Это позволило уменьшить сечение силовых проводов, сделать плату управления усилителя более компактной и значительно облегчить общий вес рулевой рейки.
• Повышенная мощность и точность: 48-вольтовый ЭПК работает намного быстрее и развивает значительно большее усилие на рулевом валу. Это критически важно для интеграции систем автопилотирования, функций удержания в полосе движения, автоматической парковки и активного маневрирования в экстренных ситуациях.
• Совместимость со сложными шасси: Энергия 48 вольт позволяет одновременно питать не только рулевой усилитель, но и активные стабилизаторы поперечной устойчивости, а также системы подруливания задней оси, превращая шасси в единый высокоскоростной цифровой комплекс.

Диагностика, обслуживание и ремонт рулевых реек с ЭПК нового поколения требуют глубоких знаний архитектуры высокоскоростных автомобильных CAN-шин и FlexRay, наличия специализированных лицензионных сканеров и осциллографов, а также понимания алгоритмов синхронизации блока управления рулем с общим 48-вольтовым контроллером управления гибридной установкой.

Что это означает для автосервисов: B2B-перспектива рынка обслуживания

Независимым СТО и автосервисам не стоит паниковать или воспринимать появление технологии MHEV как угрозу для бизнеса. Это естественная эволюция рынка, и тот, кто первым освоит новые стандарты, получит серьезное конкурентное преимущество. Можно предположить, что уже через 3-5 лет значительная часть автомобилей, которые будут приезжать на подъемники для послегарантийного обслуживания, будут именно 48-вольтовыми мягкими гибридами.

Что именно меняется в работе мастера-приемщика и механика, а что остается неизменным?

Новое:

1. Силовые литий-ионные АКБ (48V): Они требуют особого контроля параметров температурного режима, балансировки элементов и специфических процедур безопасности.
2. Узлы BSG: Ременные стартер-генераторы создают повышенную нагрузку на приводной ремень и натяжные ролики из-за постоянного изменения векторов сил (то двигатель крутит генератор, то генератор подкручивает двигатель). Ремни здесь усилены, и регламент их замены должен строго соблюдаться.
3. Сложные системы жидкостного охлаждения: Поскольку блоки DC/DC-преобразователей и BMS батарей интенсивно выделяют тепло, они часто подключены к общему или выделенному контуру охлаждения автомобиля. Сервису необходимо уметь обслуживать эти системы без разгерметизации контуров.

Читайте в портфолио нашей компании о том, как специалисты автомастерской STS успешно выполняют ремонт MHEV, а также автомобилей с другими гибридными системами.

Что остается:

Классический ДВС, элементы подвески, тормозная система, большинство узлов трансмиссии, даже механическая часть рулевого управления — все это обслуживается и ремонтируется по стандартным, давно отработанным технологическим картам.

Поэтому руководителям СТО нет необходимости срочно инвестировать десятки тысяч долларов в закупку кардинально нового тяжелого оборудования. Однако критически важно инвестировать в обучение персонала. Автоэлектрики и диагносты должны четко понимать логику взаимодействия 12-вольтовой и 48-вольтовой сетей, уметь безопасно обесточивать силовой контур автомобиля для проведения ремонтных работ и корректно читать специфические коды ошибок систем управления гибридным приводом.

Сравнение технологий бортовых сетей автомобилей

Рассмотрим наглядную сравнительную таблицу, которая отражает текущую структуру автомобильного рынка и место технологии Mild Hybrid на рынке.

Как видим, Mild Hybrid 48V является рациональным и сбалансированным компромиссом между стоимостью внедрения для автопроизводителя и реальной топливной и технологической выгодой для массового потребителя. Она не требует от автовладельца радикального изменения парадигмы эксплуатации (например, поиска зарядных станций), но при этом обеспечивает все ключевые преимущества современной электрификации.
