Навіщо в автомобілі 48 вольт: основні причини переходу на м'які гібриди MHEV

За даними аналітиків JATO Dynamics, частка автомобілів із технологією Mild Hybrid на європейському ринку стрімко перешагнула позначку у 25% і продовжує впевнено зростати. Якщо раніше електрифікація була фішкою виключно дорогих брендів, то сьогодні 48-вольтова система автомобіля стала базовим стандартом для масового сегменту - від міських хетчбеків до важких кросоверів.

Чому світові концерни влаштували такий тихий, але масштабний технічний переворот? Для інженерів це виявилося єдиним доступним способом одночасно виконати три жорсткі вимоги ринку: доволі суттєво знизити витрату палива, вкластися у жорсткі екологічні ліміти та додати машинам динаміки без збільшення об'єму двигуна.

Але у багатьох автовласників та майстрів СТО досі залишаються питання про м’який гібрид: що це насправді - черговий маркетинговий трюк чи реальна необхідність? Розбираємося, як працює ця архітектура, де вона ховає приховану економію та чому автосервісам варто готуватися до її обслуговування вже зараз.

М'який гібрид - що це таке насправді і чим він відрізняється від авто із ДВЗ та повного гібрида (HEV)

В автомобільному середовищі досі існує стійка помилка: мовляв, mild hybrid 48 вольт є звичайним автомобілем, куди встановили трохи більший акумулятор та потужніший стартер. Це категорично не так. MHEV - принципово інша схема взаємодії електричної та механічної частин авто. Раніше в нашому блозі ми вже пояснювали архітектуру 48V та її відмінність від інших типів гібридів.

Важливо усвідомити: м'який гібрид не є повноцінним гібридом (HEV - Hybrid Electric Vehicle) у класичному розумінні, як, наприклад, Toyota Prius. На відміну від повних гібридів або плагін-гібридів (PHEV), автомобіль із системою MHEV не здатний рухатися виключно на електротязі. Тут немає тягового електромотора певної потужності, який здатний рухати авто при вимкненому ДВЗ.

Основу системи становить компактний 48-вольтовий вузол, який виконує роль помічника для основного бензинового або дизельного двигуна. Він бере на себе критичні режими роботи, де ефективність ДВЗ мінімальна, і забезпечує такі процеси:

• Асистування при старті та розгоні: електромотор додає крутний момент колінчастому валу, компенсуючи нестачу моменту на низах при інтенсивних прискореннях.
• Рекуперація енергії при гальмуванні авто: накопичення кінетичної енергії, яка раніше безповоротно розсіювалася у повітрі у вигляді тепла через гальмівні колодки та диски.

Ключова технічна відмінність від традиційної 12-вольтової схеми криється у продуктивності. Звичайний автомобільний генератор змінного струму на 12V здатний видавати та рекуперувати не більше 1-1.5 кВт енергії. 48-вольтовий стартер-генератор під час уповільнення рекуперує до 12-15 кВт енергії. Цей значний обсяг енергії акумулюється в окремій літій-іонній батареї ємністю близько 0.5-1 кВт·год.

Залежно від конструктивного виконання, автовиробники застосовують два основні типи 48V вузлів:

1. BSG (Belt Starter Generator) / RSG: Ремінний стартер-генератор. Він встановлюється на місце штатного генератора і з'єднується з колінчастим валом за допомогою посиленого поліклинового ременя. Це найбільш просте, дешеве у виробництві та поширене рішення, яке легко інтегрувати в архітектуру вже існуючих двигунів без переробки блоку циліндрів.
2. ISG (Integrated Starter Generator) / ISG: Інтегрований стартер-генератор. Цей електромотор монтується безпосередньо між двигуном та коробкою передач (фактично замість маховика). Така схема значно дорожча, але набагато ефективніша: вона видає більше крутного моменту, позбавлена обмежень ремінного приводу та гарантує абсолютно безшумний, миттєвий пуск ДВЗ.

При цьому класична 12-вольтова свинцево-кислотна батарея нікуди не зникає. У машині паралельно функціонують дві мережі: низьковольтна 12V (відповідає за бортову мультимедіа, замки, склопідйомники, внутрішнє світло) та силова 48-вольтова мережа автомобіля, з'єднані між собою через спеціальний двоспрямований перетворювач постійного струму (DC/DC converter).

Причина 1. Реальна економія палива: як працюють три інженерні механізми

Коли автовиробники заявляють про паливну економічність, скептики одразу згадують про лабораторні тести WLTP, далекі від реального життя. Проте впровадження 48V-архітектури забезпечує цілком фізичну, відчутну економію палива гібридом у межах 10-15% у змішаному та міському циклах руху. Розберемо три чіткі механізми, за рахунок яких досягається цей результат.

1. Ефективна рекуперація енергії під час гальмування автомобіля

У міському режимі водій постійно чергує розгони та гальмування перед світлофорами, пішохідними переходами та у заторах. Кожного разу, коли педаль газу відпущена або натиснуто гальмо, рекуперація енергії гальмування авто переводить 48-вольтовий стартер-генератор у режим генерації. Замість опору гальм автомобіль уповільнюється за рахунок магнітного поля електромашини. Отримана безкоштовна електрика миттєво відправляється в літій-іонний акумулятор, щоб забезпечити живлення електросистем авто або перетворитися на додаткову тягу під час розгону.

2. Ультрашвидкий та комфортний старт-стоп нового покоління

Звичайні 12-вольтові системи "Start-Stop" дратують водіїв: мотор глухне на світлофорі, а його наступний запуск супроводжується відчутною вібрацією, стартерним "гарчанням" і затримкою в районі 700-900 мілісекунд. Водії часто просто вимикають цю функцію кнопкою на панелі, зводячи нанівець усю логіку економії.

Система mild hybrid 48 вольт кардинально змінює цей процес. Потужний стартер-генератор (особливо типу ISG) розкручує колінчастий вал до робочих обертів всього за 300-400 мілісекунд - швидше, ніж водій встигає перенести ногу з педалі гальма на педаль газу. Запуск відбувається абсолютно безшумно, без жодних вібрацій кузова. Ба більше, електроніка отримує можливість вимикати ДВЗ заздалегідь - не тоді, коли машина вже зупинилася, а ще під час кочення на швидкості нижче 20-22 км/год або при стабільному русі по трасі "накатом» (режим Sailing/Coasting). Як тільки ви торкаєтеся акселератора, ДВС миттєво та непомітно включається в роботу.

3. Звільнення двигуна від механічних "паразитів»

У класичному авто двигун змушений витрачати частину своєї корисної потужності на обертання навісного обладнання через ремінні приводи. Компресор кондиціонера, помпа системи охолодження, насос ГПК - всі ці вузли забирають дорогоцінні кінські сили та грами палива навіть тоді, коли їхня максимальна продуктивність не потрібна.

Перехід на мережу 48 V дозволив інженерам зробити ці споживачі автономними та перевести їх на електричне живлення. Електричні 48-вольтові компресор кліматичної системи або помпа охолодження споживають рівно стільки енергії, скільки потрібно саме зараз, незалежно від обертів ДВС. Це суттєво розвантажує двигун та зберігає паливо.

Реальний кейс: Незалежні випробування популярного Volkswagen Golf 1.5 eTSI (оснащеного 48V системою MHEV) у порівнянні з аналогічним чисто бензиновим Golf 1.5 TSI показали стійке зниження витрат палива в міських умовах на 0.4-0.6 літра на кожні 100 км пробігу. У масштабах щоденної експлуатації та комерційних автопарків - це колосальні цифри заощаджених коштів.

Причина 2. Екологічні вимоги та тиск регуляторів: чому автовиробники поспішають

Щоб до кінця зрозуміти, навіщо в автомобілі 48 вольт, потрібно поглянути на ситуацію очима топ-менеджерів автомобільних брендів. Масове впровадження MHEV не стільки альтруїстична турбота про довкілля, скільки прагматичний, чітко прорахований захист бізнесу від значних фінансових штрафів з боку міжнародних регуляторів.

Жорсткі екостандарти, що діють в усьому світі, ставлять автовиробників у безвихідне становище. Наприклад, законодавство Європейського Союзу зобов'язало автомобільні бренди знизити середній рівень викидів діоксиду вуглецю (CO2) по всьому їх модельному ряду до суворих лімітів:

• До 2021 року цей показник мав становити не більше 95 г CO2/км.
• До 2025 року планка опустилася ще нижче - до 81 г CO2/км.
• Очікуються ще більш безкомпромісні комплексні норми викидів CO2 євро 7, які будуть оцінювати токсичність вихлопу в будь-яких, навіть найекстремальніших режимах експлуатації та при холодних пусках.

Ціна помилки вимірюється мільярдами. Вже зараз за кожен єдиний грам перевищення встановленого ліміту CO2 на кожному проданому автомобілі автовиробник зобов'язаний виплатити штраф у розмірі 95 євро. Коли компанія реалізує мільйон машин на рік, перевищення норми всього на 3-5 грамів означає автоматичне нарахування сотень мільйонів євро чистих збитків.

Чому б у такому разі повністю та одномоментно не перевести весь модельний ряд на чисті електромобілі (BEV)? Тому що світова індустрія та кінцеві покупці виявилися технологічно та економічно до цього не готовими:

• Масова зарядна інфраструктура в багатьох регіонах все ще перебуває в зародковому стані.
• Собівартість великих тягових батарей залишається високою, що робить електрокари недоступними для середнього класу.
• Заводи не можуть миттєво перебудувати складальні лінії без ризику зупинки виробництва.

Технологія 48V Mild Hybrid стала ідеальним компромісним бізнес-рішенням. Інтеграція м'якого гібрида знижує рівень викидів CO2 на 10-20 грамів на кілометр, дозволяючи впевнено утримувати двигуни внутрішнього згоряння в рамках закону. При цьому собівартість впровадження 48-вольтової надбудови для заводу відносно невелика - вона в рази дешевша за проектування повноцінного PHEV-гібрида з величезною батареєю та зовнішньою зарядкою. Це дозволило зберегти класичні ДВЗ на конвеєрі, захистивши автовиробників від санкцій регуляторів без радикального стрибка цін для кінцевого споживача.

Причина 3. Більше потужності від меншого двигуна

Помилково вважати, що екологія та економія задушили драйверський характер сучасних авто. Навпаки, 48-вольтова система автомобіля відкрила для інженерів нові можливості щодо покращення динамічних характеристик та еластичності моторів, згладивши головні конструктивні проблеми сучасного двигунобудування.

Свого часу, прагнучи знизити витрати палива, інженери пішли радикальним шляхом зменшення робочого об'єму циліндрів при одночасному встановленні продуктивного турбонаддуву. Такі двигуни чудово показують себе на папері, проте в реальності мають суттєву ваду - так звану "турбояму» (turbo lag). На низьких обертах (до 1500-1800 об/хв) вихлопних газів недостатньо для розкручування крильчатки турбіни, тому при різкому натисканні на педаль газу машина спочатку "замислюється», і лише потім слідує різкий підхват.

Електрифікація бортової мережі вирішує цю проблему двома шляхами:

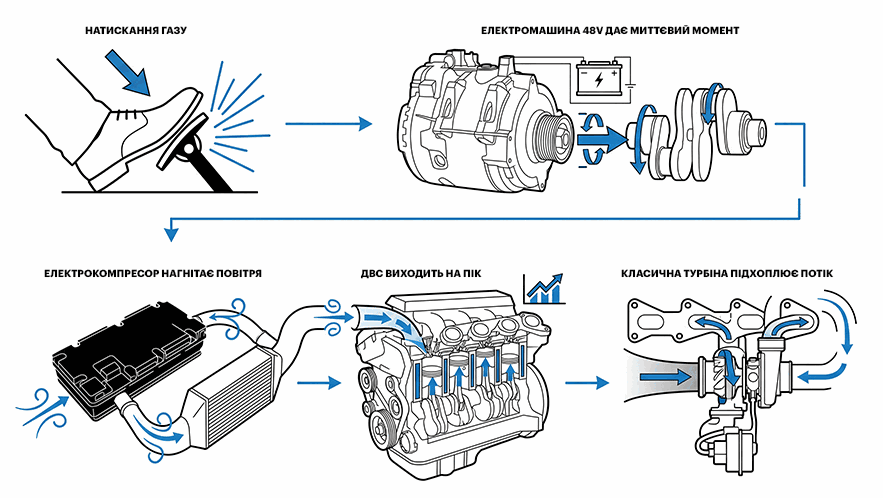

1. Миттєвий електричний буст при обгоні

У момент старту з місця або при різкому прискоренні для обгону на трасі, 48-вольтовий стартер-генератор (BSG/ISG) миттєво переходить у режим електродвигуна. Він додає від 10 до 20 Нм крутного моменту безпосередньо на колінчастий вал саме в тому діапазоні обертів (1000-2500 об/хв), де турбіна ще не встигла вийти на робочий тиск. Електрична тяга заповнює провал, забезпечуючи лінійну, передбачувану та, саме головне, миттєву реакцію автомобіля на педаль газу.

2. Високопродуктивний електрокомпресор 48V

У преміальних та спортивних моделях (наприклад, Audi SQ7, Mercedes-Benz C300de) енергія силової мережі живить унікальний вузол - електрокомпресор 48V. Це додатковий нагнітач, крильчатка якого розкручується потужним компактним електродвигуном за лічені частки секунди (менше ніж за 250 мілісекунд), незалежно від поточного потоку вихлопних газів. Електрокомпресор одразу створює необхідний тиск наддуву в циліндрах, повністю ліквідуючи поняття "турбоями» як явища.

Завдяки цьому автовиробники отримали можливість знімати високі показники потужності з двигунів скромного об'єму, гарантуючи водієві плавне, впевнене та безпечне прискорення в будь-яких дорожніх ситуаціях.

Що змінюється в системах рульового управління

Поза всім вищезазначеним, впровадження 48-вольтової архітектури принесло фундаментальні зміни в пристрої та принципах роботи систем рульового управління.

По-перше, підвищена напруга остаточно підписала смертний вирок класичним системам гідропідсилювача керма (ГПК) з ремінним приводом від шківа ДВЗ. На зміну їм безальтернативно прийшли системи електричного підсилювача керма (EPS / ЕПК) та електрогідравлічні вузли (EHPS).

По-друге, в сегменті важких кросоверів, повнорозмірних SUV, пікапів та преміальних седанів звичайної потужності 12-вольтової мережі для ефективного живлення електрорейок вже недостатньо. Щоб повернути колеса важкого позашляховика або великого рамного авто на місці, потрібні високі струми. У 12-вольтовій мережі це призводить до сильного нагрівання проводки, необхідності використання товстих, важких силових кабелів та як слід - втрат енергії.

Використання електропривода керма 48V дозволяє вирішити кілька важливих інженерних завдань:

• Зниження сили струму та ваги: Згідно із законом Ома, при збільшенні напруги в 4 раза (з 12V до 48V) для передачі тієї ж самої потужності потрібен у 4 рази менший струм. Це дозволило зменшити переріз силових дротів, зробити плату управління підсилювача компактнішою та значно полегшити загальну вагу кермової рейки.
• Підвищена потужність та точність: 48-вольтовий ЕПК працює набагато швидше та розвиває значно більше зусилля на рульовому валу. Це критично важливо для інтеграції систем автопілотування, функцій утримання в смузі руху, автоматичного паркування та активного маневрування в екстрених ситуаціях.
• Сумісність зі складними шасі: Енергія 48 вольт дозволяє одночасно живити не лише кермовий підсилювач, а й активні стабілізатори поперечної стійкості, а також системи підрулювання задньої осі, перетворюючи шасі на єдиний високошвидкісний цифровий комплекс.

Діагностика, обслуговування та ремонт рульових рейок з ЕПК нового покоління вимагає глибоких знань архітектури високошвидкісних автомобільних CAN-шин та FlexRay, наявності спеціалізованих ліцензійних сканерів та осцилографів, а також розуміння алгоритмів синхронізації блоку управління керма з загальним 48-вольтовим контролером керування гібридною установкою.

Що це означає для автосервісів: B2B-перспектива ринку обслуговування

Незалежним СТО та автосервісам не варто панікувати чи сприймати появу технології MHEV як загрозу для бізнесу. Це природна еволюція ринку, і той, хто першим освоїть нові стандарти, отримає серйозну конкурентну перевагу. Можна припустити, що вже через 3-5 років значна частина автомобілів, що приїжджатимуть на підйомники для постгарантійного обслуговування, будуть саме 48-вольтовими м'якими гібридами.

Що саме змінюється в роботі майстра-приймальника та механіка, а що залишається незмінним?

Нове:

1. Силові літій-іонні АКБ (48V): Вони вимагають особливого контролю параметрів температурного режиму, балансування осередків та специфічних процедур безпеки.
2. Вузли BSG: Ремінні стартер-генератори створюють підвищене навантаження на привідний ремінь та натяжні ролики через постійну зміну векторів сил (то двигун крутить генератор, то генератор підкручує двигун). Ремені тут посилені, і регламент їх заміни має суворо дотримуватися.
3. Складні системи рідинного охолодження: Оскільки блоки DC/DC перетворювачів та BMS батарей інтенсивно виділяють тепло, вони часто підключені до загального або виділеного контуру охолодження автомобіля. Сервісу необхідно вміти обслуговувати ці системи без наповітрення контурів.

Читайте в портфоліо нашої компанії, про те, як фахівці автомайстерні STS успішно виконують ремонт MHEV, а також автомобілів інших гібридних систем.

Те, що залишається:

Класичний ДВЗ, елементи підвіски, гальмівна система, більшість вузлів трансмісії, навіть механічна частина рульового управління - все це обслуговується і ремонтується за стандартними, давно відпрацьованими технологічними картами.

Тому керівникам СТО немає потреби терміново інвестувати десятки тисяч доларів у закупівлю кардинально нового важкого обладнання. Проте критично важливо інвестувати в навчання персоналу. Автоелектрики та діагности повинні чітко розуміти логіку взаємодії 12-вольтової та 48-вольтова мережа, вміти безпечно знеструмлювати силовий контур автомобіля для проведення ремонтних робіт та коректно читати специфічні коди помилок систем керування гібридним приводом.

Порівняння технологій бортових мереж авто

Розглянемо наочну порівняльну таблицю, яка відображає поточну структуру автомобільного ринку та місце технології Mild Hybrid на ринку.

Як бачимо, Mild Hybrid 48V є раціональним і збалансованим компромісом між вартістю впровадження для автовиробника та реальною паливною і технологічною вигодою для масового споживача. Вона не вимагає від автовласника радикальної зміни парадигми експлуатації (на кшталт пошуку зарядних станцій), але при цьому забезпечує всі ключові переваги сучасної електрифікації.

Ваша СТО готова до обслуговування авто нового покоління?

Технологічний тренд очевидний: автомобілі з архітектурою 48V вже стали повсякденною реальністю на дорогах Польщі та взагалі ЄС, і їхня кількість стрімко зростатиме з кожним роком. Власникам MHEV та керівникам незалежних автосервісів важливо мати надійного технічного партнера, який здатний забезпечити професійну підтримку у сфері складних агрегатних рішень.

Компанія STS уважно стежить за еволюцією автомобільних технологій. Наші фахівці мають необхідні компетенції, високоточне діагностичне обладнання та спеціалізовані стенди для перевірки, відновлення та обслуговування сучасних рульових рейок з електроприводом 48V, електрогідравлічних насосів та супутніх компонентів складних бортових систем.

Потрібна професійна консультація щодо діагностики рульового управління на м'якому гібриді, підбору оригінальних комплектуючих або ремонту складного електронного вузла? Звертайтеся до фахівців STS.Parts - ми допоможемо вашому автомобілю або вашому бізнесу завжди залишатися на крок попереду технічного прогресу!
