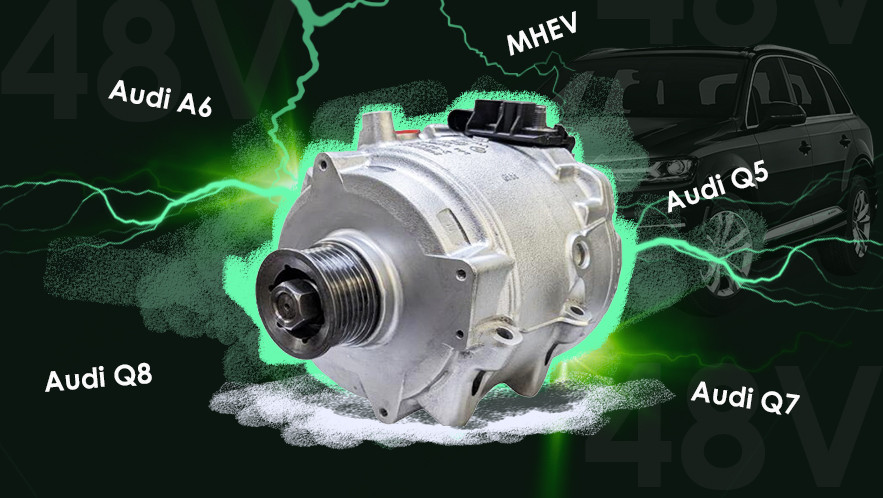

Jak prawidłowo zamontować alternator 48V 4NO903028 w Audi A6, Q5, Q7, Q8 z napędem MHEV: szczegółowe instrukcje techniczne

48-woltowe rozruszniki-generatory Audi to inteligentne podzespoły o wysokim obciążeniu cieplnym i złożonej integracji z elektroniką samochodu. Nieprawidłowy montaż lub adaptacja mogą spowodować natychmiastową awarię agregatu. STS, jedna z pierwszych firm w Europie Wschodniej, która profesjonalnie naprawia i testuje 48V iBSG Audi i ma praktyczne doświadczenie, które obecnie nie zawsze jest dostępne nawet dla dealerów. Poniżej znajduje się szczegółowa instrukcja dla klientów B2B i instalatorów, stworzona w celu zminimalizowania ryzyka.

Czym jest MHEV i dlaczego 48V iBSG to odrębna klasa agregatów

Nowoczesne samochody Audi z systemem Mild-Hybrid Electric Vehicle (MHEV) działają na zasadzie wspomagania silnika spalinowego przez układ elektryczny o napięciu 48 V. Nie jest to pełnoprawna hybrydowa skrzynia biegów, ale inteligentny moduł energetyczny, który:

• wspiera silnik podczas ponownych uruchomień i może uruchamiać rozgrzany silnik bez użycia rozrusznika 12 V
• odzyskuje energię podczas hamowania
• zapewnia krótkotrwałą pomoc elektryczną dla silnika
• optymalizuje zużycie paliwa i zmniejsza emisję spalin (silnik spalinowy pracuje mniej)

Głównym komponentem jest rozrusznik-generator 48 V (iBSG) zainstalowany w silnikach 3.0 i 4.0 w gamie modeli Audi A6, A7, A8, Q5, Q7, Q8 (numery katalogowe 4N1903028 i 4N0903028). Jego żywotność zależy bezpośrednio od stanu instalacji elektrycznej, układu chłodzenia i dokładności integracji oprogramowania. Stabilne funkcjonowanie tej technologii w trudnych warunkach miejskich zapewnia profesjonalny serwis samochodów hybrydowych.

W przeciwieństwie do klasycznego generatora, 48V iBSG:

• działa jako rozrusznik, generator i rekuperator
• jest sterowany przez magistralę CAN o wysokiej częstotliwości wymiany danych
• posiada oddzielny obwód chłodzenia cieczą
• jest bardzo wrażliwy na jakość podawanego płynu niezamarzającego
• wymaga adaptacji w ECU po wymianie

Z tego powodu zwykłe podejście „zdjąłem-założyłem” nie sprawdza się w tym przypadku, ponieważ system składa się nie tylko ze startera-generatora, ale obejmuje również akumulator i przetwornik DC/DC, które również uczestniczą w procesie ładowania.

Przygotowanie przed montażem: co sprawdzić przed rozpoczęciem prac

Montaż startera-generatora powinien być wykonywany wyłącznie przez wykwalifikowanego specjalistę. Przed montażem należy przeprowadzić kompleksową kontrolę powiązanych układów i węzłów, aby upewnić się, że są one sprawne i nie będą powodować przeciążeń lub nieprawidłowego działania nowego agregatu. Jest to kluczowy warunek jego trwałości i prawidłowego funkcjonowania. Podczas inspekcji stanowiska roboczego warto także skontrolować układ kierowniczy pojazdu, na który nakłada się duże siły, a w razie wykrycia luzów wykonać fachowy serwis przekładni kierowniczych.

Warto zauważyć, że niektóre silniki z tej serii są wyposażone w oddzielną pompę elektryczną do cyrkulacji płynu chłodzącego przez obwód iBSG. Zablokowanie tej pompy może również spowodować utratę cyrkulacji, co z kolei może doprowadzić do przegrzania iBSG.

Zalecenie STS: sprawdź działanie zarówno głównej, jak i dodatkowej pompy przed i po montażu rozrusznika-generatora.

Po spełnieniu tych warunków system będzie ready do instalacji agregatu.

Kluczowe wymagania dotyczące instalacji generatora 48 V iBSG

Aby zapewnić bezpieczny rozruch, należy spełnić trzy podstawowe warunki. Każdy z nich ma uzasadnienie techniczne.

1. Ładowanie akumulatora 48 V, nie mniej niż 70% (≈ 49,5 V)

Akumulator litowy MHEV zapewnia zasilanie i uruchomienie iBSG. Jeśli jest on częściowo lub całkowicie rozładowany, system może działać z ograniczeniami:

• iBSG przechodzi w tryb obniżonego obciążenia lub w ogóle się nie aktywuje
• moduły elektroniczne otrzymują niestabilne napięcie, co może prowadzić do błędów w działaniu
• wzrasta obciążenie klasycznego rozrusznika i systemu 12 V, co zwiększa ryzyko awarii rozruchu silnika

W takiej sytuacji samochód zazwyczaj uruchamia się jak zwykły samochód bez funkcji MHEV, ale skuteczność systemu start-stop i odzyskiwania energii jest zmniejszona lub całkowicie nieobecna.

Z tego powodu obowiązkowym warunkiem naszej firmy (jest to zapisane w instrukcji obsługi agregatu) jest sfotografowanie stanu akumulatora przed montażem rozrusznika-generatora. Bez tego nie będziemy mogli udzielić na niego gwarancji.

2. Napełnianie płynem niezamarzającym, wyłącznie za pomocą instalacji próżniowej

Powietrze pozostałe w kanale wodnym jest najczęstszą przyczyną przegrzania i przyspieszonej degradacji zespołu. Cyrkulacja w iBSG jest słabsza niż w układzie chłodzenia silnika, a obciążenie termiczne jest wysokie.

Jest to szczególnie ważne przy wymianie pomocniczych pomp elektrycznych układu chłodzenia iBSG: są one wrażliwe na kawitację i mają niewielki zapas wydajności. Zwykłe napełnianie z „wyciskaniem” powietrza jest niedopuszczalne. Jeżeli w wyniku problemów z temperaturami pod maską ucierpiały inne systemy komfortu, w ofercie STS dostępny jest sprawny i nowy kompresor klimatyzacji.

3. Adaptacja programowa (kodowanie offline)

Po fizycznym montażu system musi „rozpoznać” nowy agregat. Bez tego MHEV może pracować w trybie obniżonym lub z błędami, a generator może nieprawidłowo przejmować obciążenie.

Odpowiednie narzędzia:

• ODIS (oryginalne)
• Autel
• Launch
• inne z obsługą Audi MHEV Kodowanie offline

Podczas adaptacji wykonywane są następujące czynności:

• wybór silnika według kodu
• konfiguracja układu chłodzenia (dodatkowa pompa / bez pompy)
• zapis parametrów w ECU

Typowe kody błędów iBSG Audi i ich znaczenie

Algorytm montażu krok po kroku

Dla wygody, uporządkowana sekwencja:

1. Wyłączenie obwodu 48 V
2. Demontaż starego zespołu; kontrola paska/rolek
3. Montaż nowego zespołu i prawidłowe dokręcenie mocowań
4. Napełnienie próżniowe płynem niezamarzającym
5. Podłączenie systemu 48 V i kontrola napięcia
6. Diagnostyka i czyszczenie kodów
7. Adaptacja offline iBSG
8. Uruchomienie i kontrola: temperatura, praca pompy, stabilność ładowania 48 V, błędy w CAN
9. Jazda kontrolna 5-10 km

Profesjonalny montaż jako najlepsza opcja

Nasze doświadczenie pokazuje, że nawet doświadczeni mechanicy, którzy po raz pierwszy pracują z MHEV Audi, napotykają pewne trudności. Nie jest to zwykły generator, jest to element modułu napędowego samochodu. Wielowahaczowa struktura osi tej platformy przenosi ogromne przeciążenia, dlatego podczas wymiany podzespołów elektrycznych warto też skontrolować stan zawieszenia, w którym kluczową rolę odgrywa silentblock przekładni kierowniczej.

Montaż w STS, najbezpieczniejsza opcja zarówno dla agregatu, jak i dla samochodu. Jeśli zdecydujesz się na montaż na własną rękę, ta instrukcja zminimalizuje ryzyko.

Wniosek

48V rozrusznik-generator Audi, precyzyjny zespół, wrażliwy na:

• stan akumulatora i elektroniki
• czystość i pełne napełnienie obwodu chłodzenia
• prawidłową adaptację i zapis parametrów

Przestrzeganie protokołu gwarantuje żywotność i stabilność systemu MHEV.

STS dostarcza agregaty, usługi, wsparcie techniczne i jest jednym z liderów w naprawie tych systemów w Europie Wschodniej.
