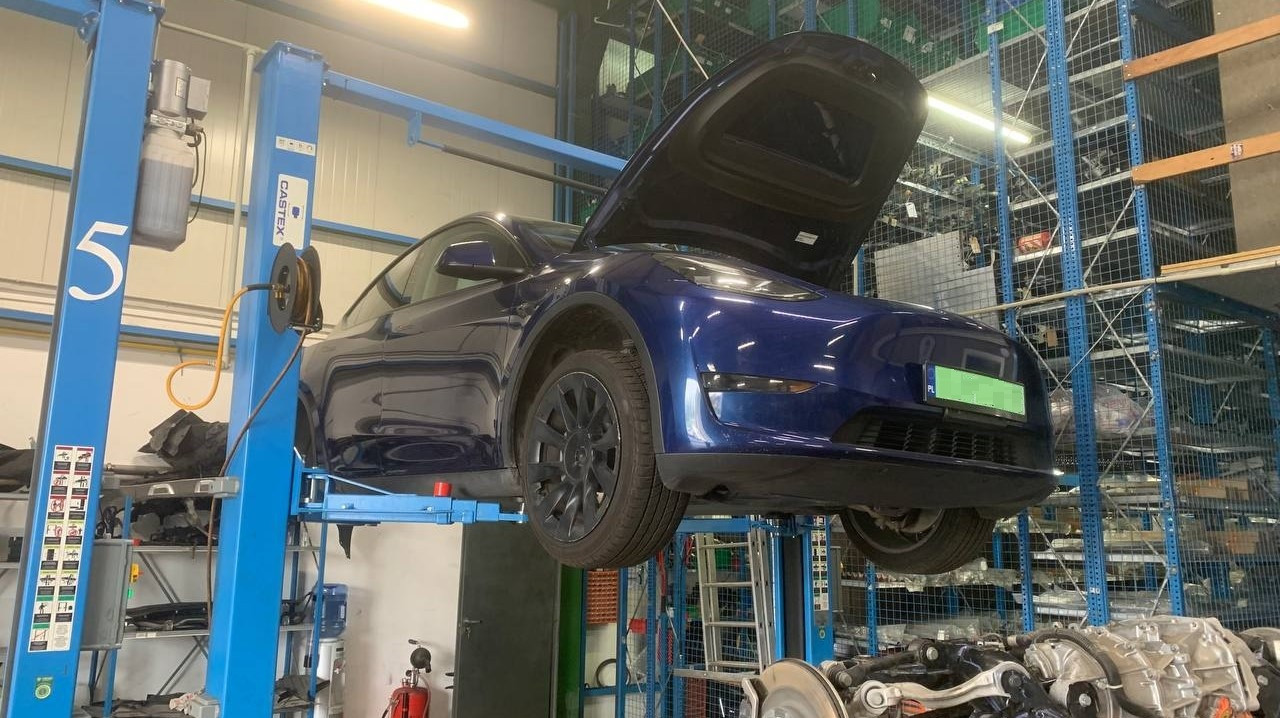

Tesla Model 3 ze Stanów Zjednoczonych: dostosowanie systemu ładowania do europejskich standardów oraz kompleksowy remont po wypadku

Zakup Tesli Model 3 na aukcjach w USA to popularny sposób na znaczne oszczędności, który stał się prawdziwym trendem w wielu krajach europejskich, w tym w Polsce. Niestety, po początkowej radości z wygranej aukcji i zakończeniu naprawy karoserii właściciele często stają w obliczu surowej rzeczywistości: z powodu różnic między amerykańską a europejską architekturą samochód ładuje się godzinami tylko z jednej fazy lub w ogóle „milczy” przy stacjach szybkiego ładowania CCS2.

Właśnie z takim zestawem problemów do specjalistów STS.Electro w Warszawie zwrócił się właściciel Tesli Model 3 AWD z 2020 roku. Samochód przeszedł renowację po silnym uderzeniu w tylną część, ale aby mógł w pełni funkcjonować, wymagał rozwiązania kilku kluczowych zadań: gruntownej konwersji układu ładowania do europejskiego standardu CCS2/Type 2, planowej konserwacji napędu elektrycznego, a także – jak okazało się w trakcie naprawy – przywrócenia geometrii (a tym samym bezpieczeństwa) tylnego zawieszenia.

Konwersja Tesla USA → UE: dlaczego nie wystarczy po prostu wymienić złącza?

Dlaczego próby przeróbki amerykańskiej Tesli poprzez zwykłą mechaniczną wymianę złącza na Type 2 lub użycie tanich przejściówek zazwyczaj prowadzą do tego, że samochód ładuje się tylko z jednej fazy (maksymalnie 3,7–7,2 kW zamiast 11 kW) albo w ogóle blokuje stacje szybkiego ładowania CCS Combo 2? Chodzi o to, że amerykańskie wersje pojazdów elektrycznych wykorzystują połączoną linię jednofazową NACS. Standard europejski wymaga oddzielnych linii dla trzech faz prądu przemiennego (AC) oraz oddzielnych, wydajnych szyn zasilających dla prądu stałego (DC).

Dlatego w celu pełnej konwersji przeprowadziliśmy modernizację poszczególnych komponentów bez kosztownej wymiany całego zespołu modułu zasilającego (PCS):

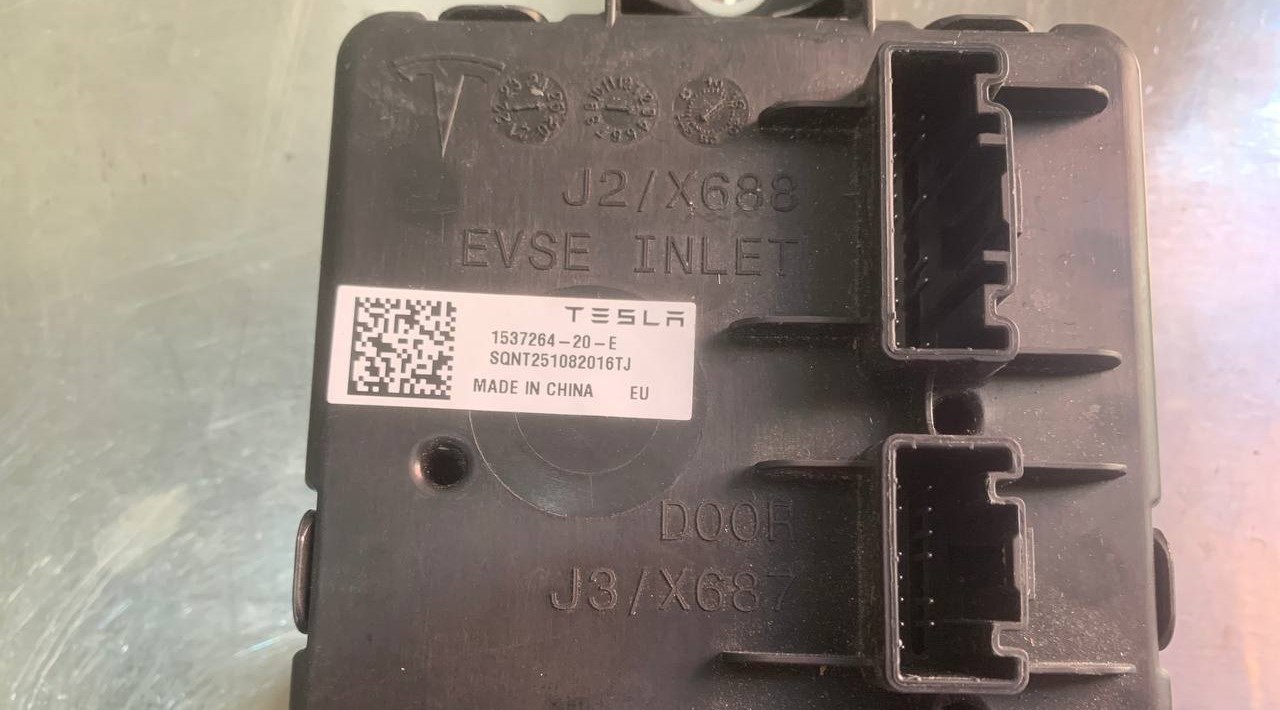

1. Moduł sterujący portem ładowania (Charge Port ECU Gen 4): Zdemontowano amerykański moduł 1537264-10-E (NA) i zamontowano europejski moduł 1537264-20-E (EU) w celu prawidłowego sterowania europejskim siłownikiem, rozpoznawania 3 faz oraz obsługi protokołu CCS2.
2. Kabel zasilający (zestaw kabli 3-fazowych AC): Wymieniono amerykańskie okablowanie 1-fazowe 1509395-00-D od złącza do ładowarki na specjalny 3-fazowy kabel wysokonapięciowy 1509395-10-D (CP CABLE KIT, AC 3 PHASE IEC). Bez tego kabla fizycznie niemożliwe jest doprowadzenie trzech faz prądu przemiennego do modułu zasilającego.

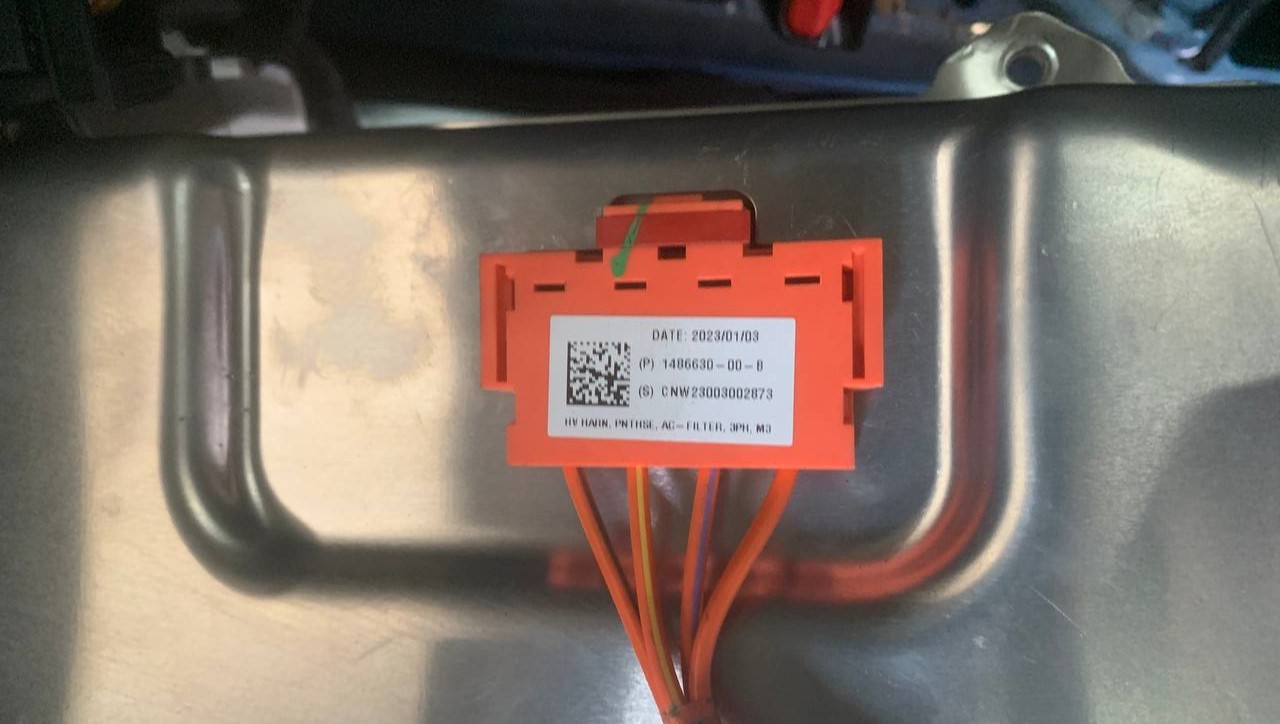

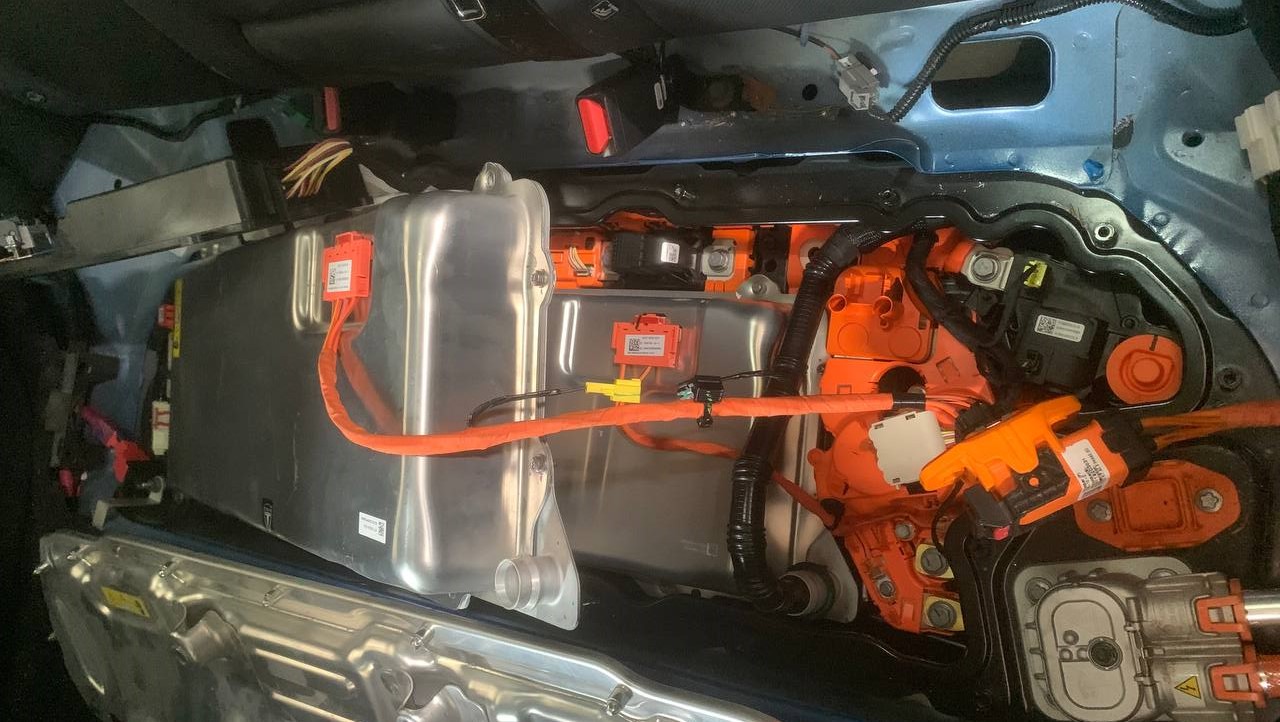

3. Modernizacja systemu konwersji mocy (PCS / ładowarka pokładowa): Zamiast kupować nowy moduł ładowarki w komplecie, mechanicy rozmontowali obudowę PCS (1135558-05-A) i wymienili wewnętrzny amerykański 1-fazowy filtr wysokiego napięcia 1092789-00-E na europejski 3-fazowy 1486630-00-B.
4. Port ładowania i okablowanie: Zainstalowano europejski port typu 2 / CCS2 wraz z odpowiednią magistralą sygnałową.

Specyfikacja wymienionych komponentów (USA → UE)

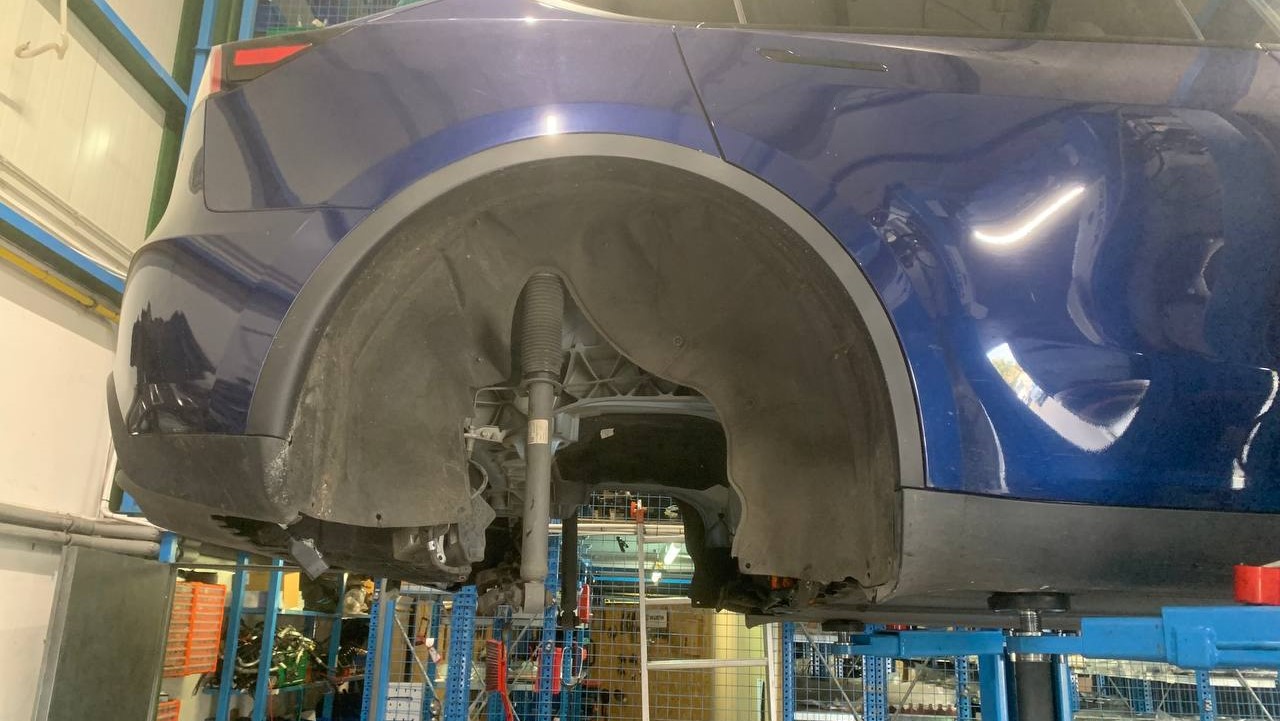

Naprawa tylnej części: wykrycie skutków nieprawidłowej renowacji i wymiana ramy pomocniczej

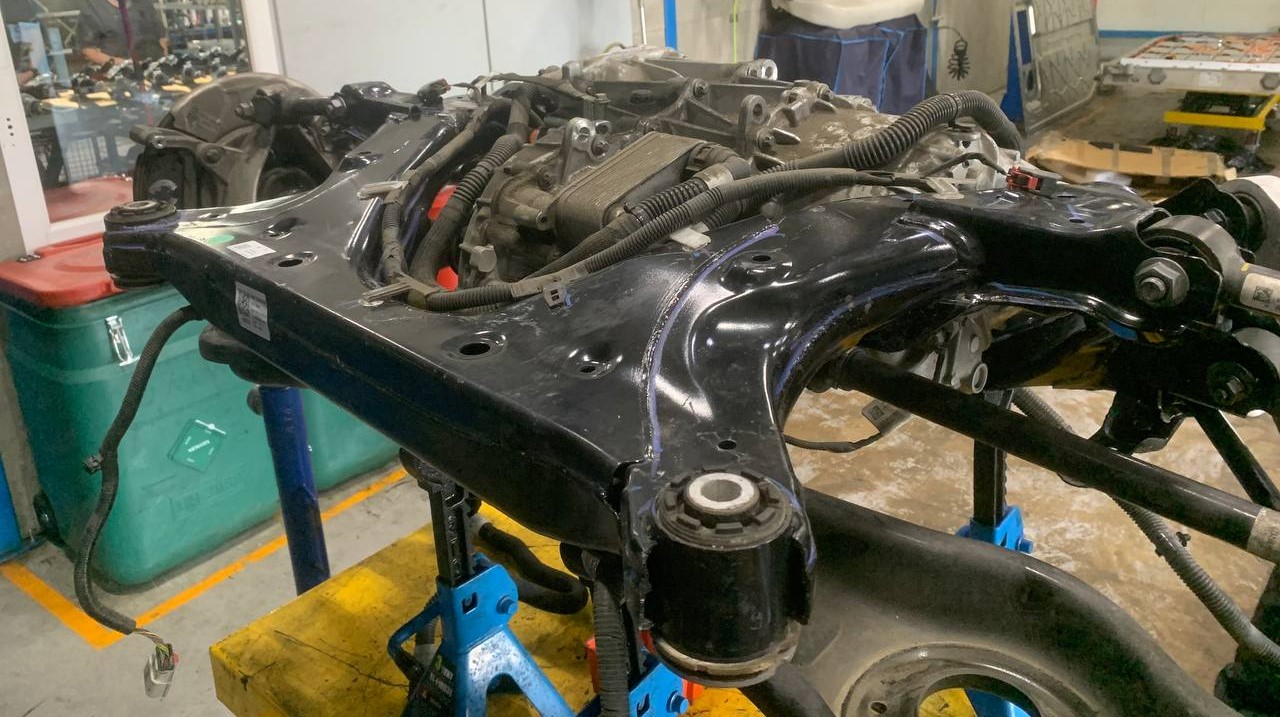

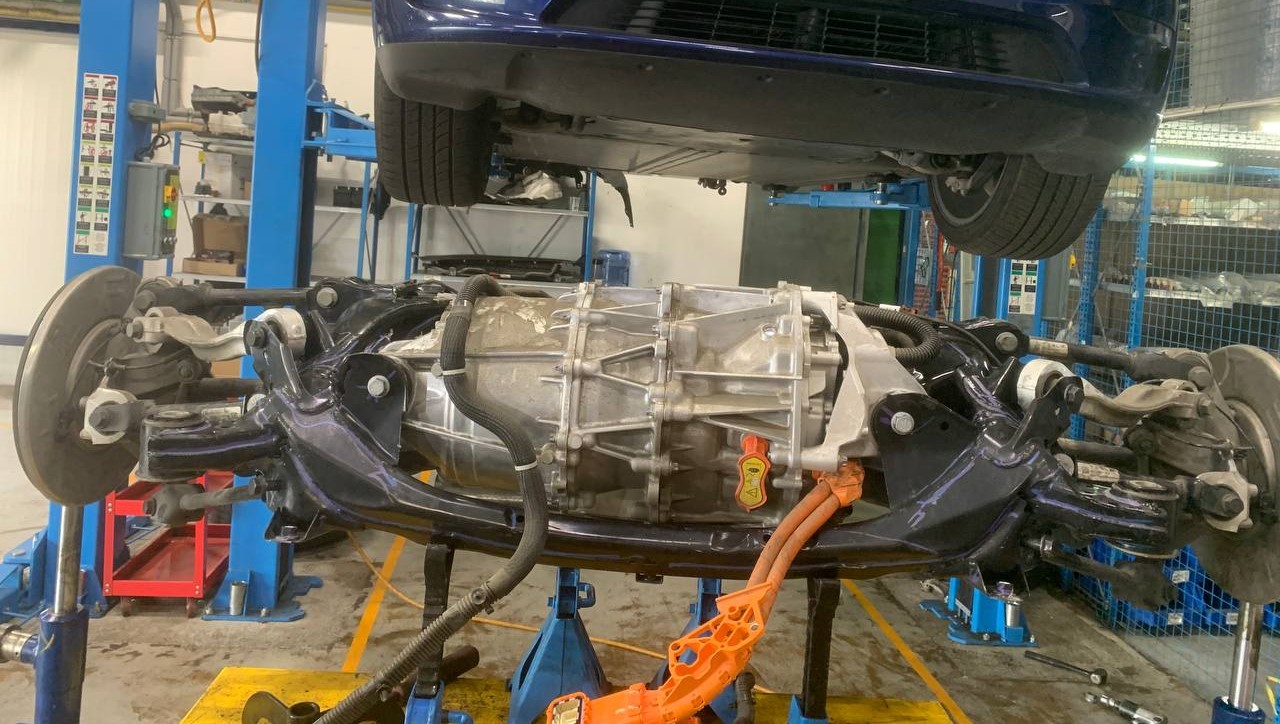

Aby zapewnić pełny dostęp do wewnętrznych podzespołów i okablowania, nasi specjaliści zdemontowali tylny napęd elektryczny (RDU). Jednak po zdjęciu silnika ujawniła się ukryta i niebezpieczna sytuacja: tylna rama pomocnicza wykazywała wyraźne odkształcenie spowodowane silnym uderzeniem podczas wypadku w USA oraz ślady nieudanej naprawy blacharskiej/wyrównania.

Pozostawienie amatorsko odnowionego elementu nośnego zawieszenia w potężnym elektrycznym samochodzie z napędem na wszystkie koła i natychmiastowym wysokim momentem obrotowym jest niedopuszczalne. Zaburzona geometria ramy pomocniczej uniemożliwia precyzyjne ustawienie zbieżności i rozstawu kół, prowadzi do szybkiego zużycia opon, pogorszenia właściwości jezdnych oraz stanowi bezpośrednie zagrożenie dla bezpieczeństwa przy dużych prędkościach.

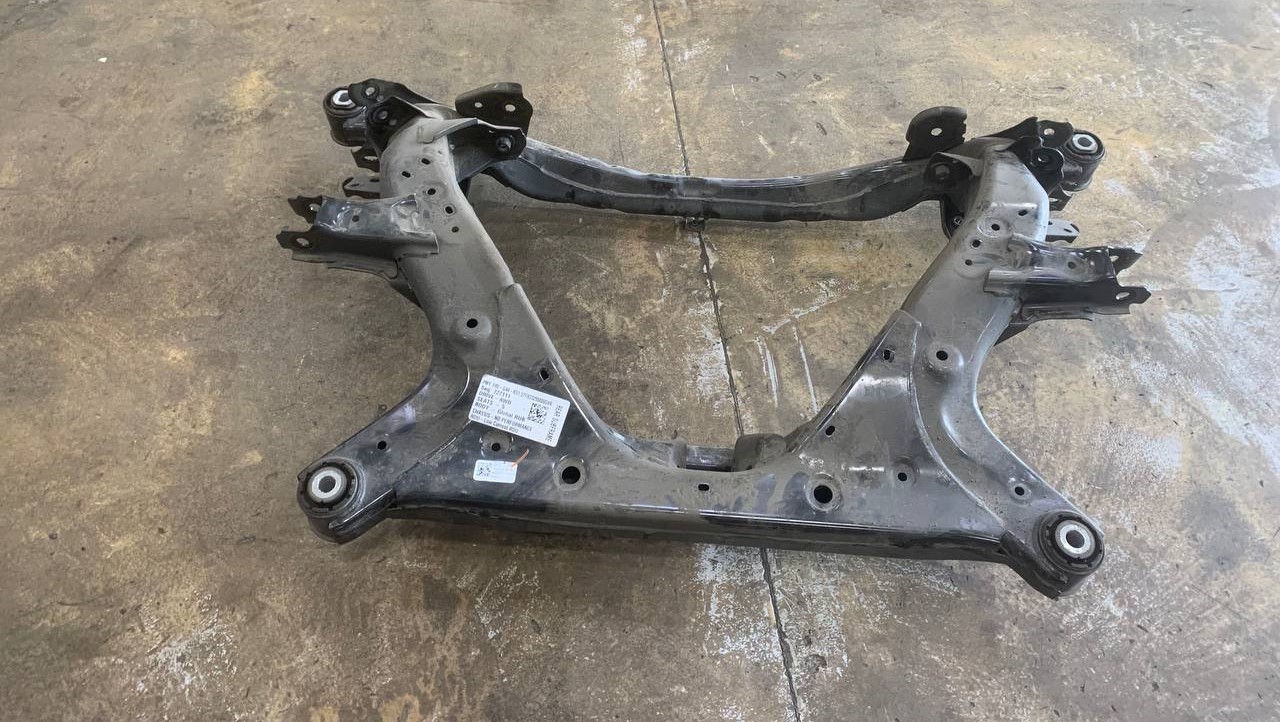

Podjęto jedyną słuszną decyzję – całkowity demontaż uszkodzonego zespołu i wymianę na nową, oryginalną, jednoczęściową ramę pomocniczą.

Oznaczenie zdemontowanej/zamontowanej ramy pomocniczej:

• Numer OEM (Dyna-Mig): 1044580-00-D (Model 7 RSF)
• Konfiguracja nadwozia: PMY-FRE-GA4-RS1 / AWD / Global RUB / Low Current RDU

Szczegół techniczny, który zauważyli specjaliści z STS.Electro: Platformy modeli Tesla Model 3 i Model Y charakteryzują się wysokim stopniem unifikacji oraz podobieństwem wielu elementów konstrukcyjnych. Jednak pomimo wspólnych rozwiązań platformowych między tymi modelami, ich ramy pomocnicze wykazują istotne różnice w zależności od roku produkcji, typu napędu (RWD/AWD) oraz wersji silnika (Low Current RDU / Performance). Nasi specjaliści dobierają części ściśle według numerów OEM i modyfikacji katalogowych, co gwarantuje 100% zgodność z tolerancjami fabrycznymi.

Usługi dodatkowe: konserwacja profilaktyczna RDU

Ponieważ tylne zawieszenie i ramka pomocnicza zostały całkowicie zdemontowane, zaproponowano klientowi dodatkową usługę serwisową tylnego napędu elektrycznego (Rear Drive Unit, RDU).

• Wykonane prace: Wymiana płynu technicznego/oleju w przekładni tylnego mostu.
• Korzyść dla klienta: Znaczna oszczędność na kosztach robocizny. Wymiana oleju w przekładni w całkowicie zmontowanym samochodzie wymaga osobnego demontażu osłon i elementów zawieszenia. Wykonanie tej procedury podczas wymiany ramy pomocniczej ograniczyło dodatkowe nakłady pracy klienta do minimum.

Kompleksowy serwis Tesla w Warszawie – STS.Electro

Po zakończeniu prac mechanicznych i elektronicznych Tesla Model 3 przeszła adaptację oprogramowania oraz testy na stacjach ładowania prądu przemiennego (11 kW) i stałego (CCS2 Fast Charge). Układ ładowania działa w standardowym trybie europejskim bez błędów i przegrzania, a geometria układu jezdnego odpowiada parametrom fabrycznym.

STS.Electro zapewnia pełen cykl obsługi pojazdów elektrycznych w Polsce:

• Głębką konwersję i adaptację pojazdów Tesla z USA do standardów europejskich (CCS2, Type 2, 3 fazy);
• Kompleksowa diagnostyka i usuwanie skutków poważnych wypadków lub nieprofesjonalnych napraw;
• Wymiana ram pomocniczych, wahaczy i elementów zawieszenia z dokładnym zachowaniem geometrii;
• Serwis napędów elektrycznych (RDU/FDU), akumulatorów wysokonapięciowych (HV) oraz systemów zarządzania temperaturą.
