Восстановление высоковольтной батареи Fiat 500e (2020) после глубокого разряда

Проблема

Электромобиль Fiat 500e (2020) 2022 года выпуска был приобретен на аукционе во Франции и доставлен в мастерскую STS в Варшаве на эвакуаторе. Причина – полностью разряженная высоковольтная батарея, из-за чего система управления батареей (BMS) перешла в режим глубокой защиты и автомобиль перестал принимать заряд. Ситуацию осложняла критическая ошибка BMS, которая возникла из-за глубокого разряда. В результате электромобиль не запускался, а стандартные процедуры восстановления программного обеспечения не давали результата.

Результат

Специалисты STS провели комплексную диагностику высоковольтной системы и определили правильную схему подключения батареи к контроллеру. После этого батарею подключили к специализированному стенду, провели перепрограммирование BMS и контролируемую зарядку с последующей балансировкой модулей. В результате удалось вывести батарею из глубокого разряда и полностью восстановить ее работоспособность, что позволило избежать дорогостоящей замены высоковольтного аккумулятора.

Пробег
34 500 км
Восстановление высоковольтной батареи Fiat 500e (2020) после глубокого разряда

Ход ремонта электромобиля Fiat 500e (2020)

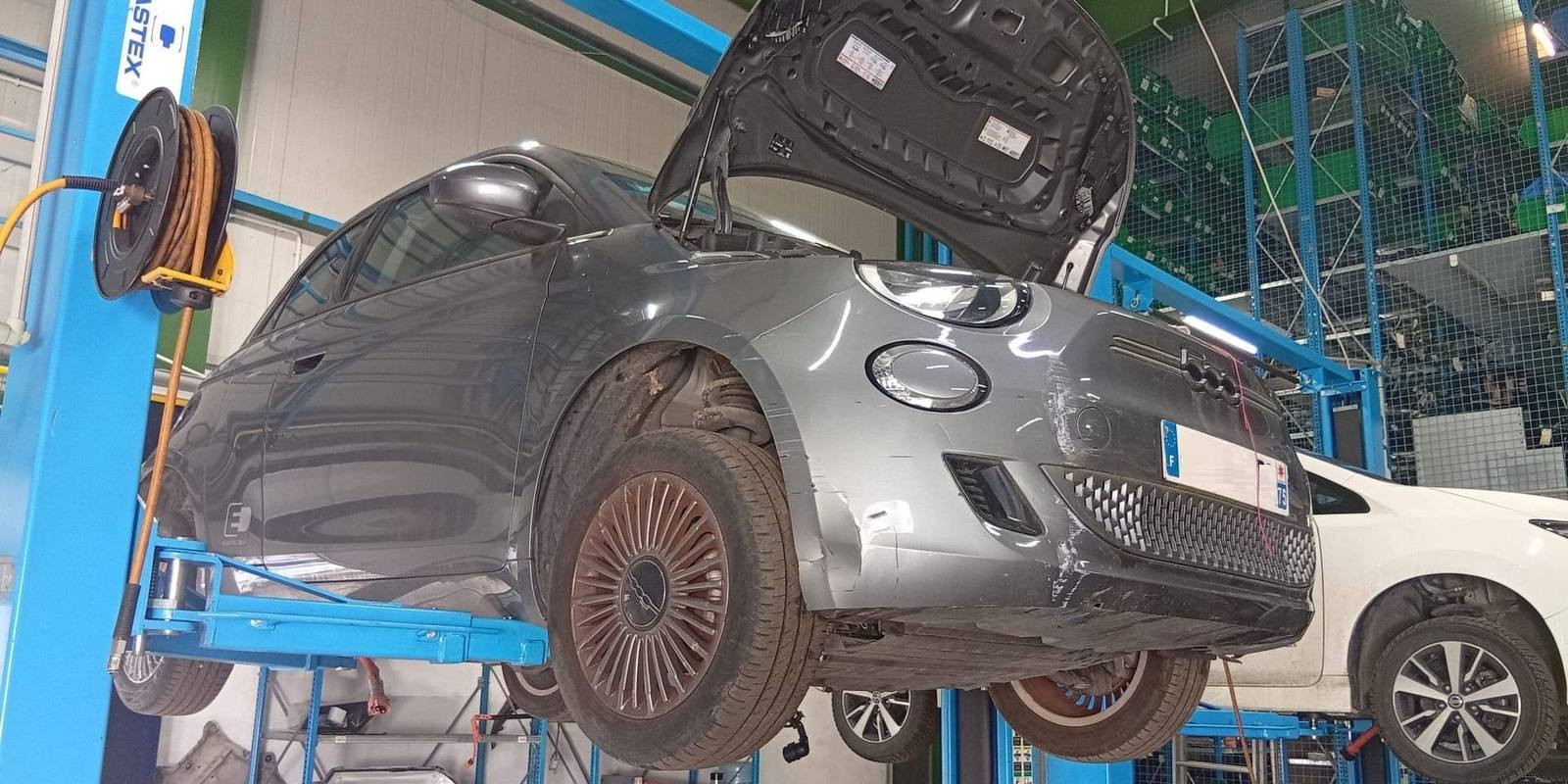

В мастерскую STS был доставлен электромобиль Fiat 500e 2022 года выпуска с пробегом 34 500 км. Автомобиль был приобретён клиентом на французском аукционе и имел регистрационные номера города Париж.

Основной проблемой стала полностью разряженная высоковольтная батарея (ВВБ). Уровень заряда фактически равнялся нулю, из-за чего система управления батареей (BMS) перешла в режим глубокой защиты. В таком состоянии электромобиль:

  • не запускается;
  • не принимает заряд от зарядной станции;
  • блокирует работу высоковольтной системы.

Кроме того, контроллер батареи сформировал ряд критических ошибок, которые не записываются в стандартный дамп памяти, а фиксируются только в общей системе восстановления программного обеспечения.

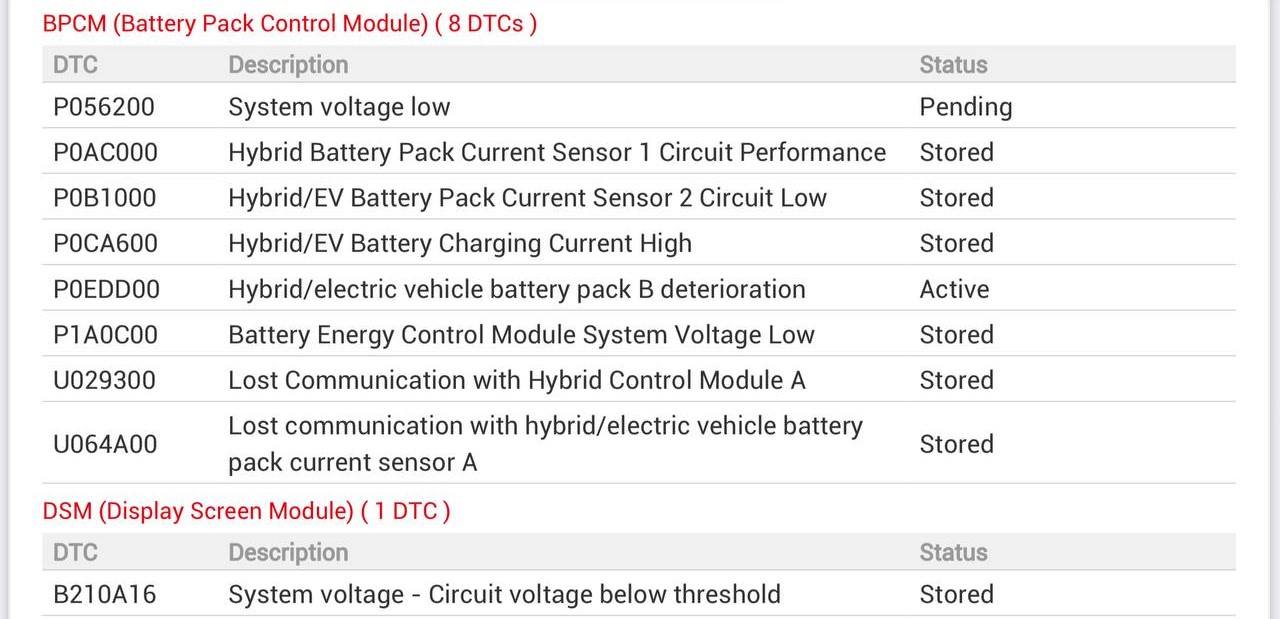

Battery Pack Control Module (BPCM) - 8 DTC

КодОписаниеСтатус
P056200Низкое напряжение в системеОжидает подтверждения
P0AC000Нарушение работы цепи датчика тока №1 тяговой батареиСохранено
P0B1000Низкий уровень сигнала в цепи датчика тока №2 тяговой батареиСохранено
P0CA600Слишком высокий зарядный ток тяговой батареиСохранено
P0EDD00Ухудшение состояния секции B тяговой батареиАктивна
P1A0C00Низкое напряжение в системе модуля управления энергией батареиСохранено
U029300Потеря связи с модулем управления гибридной системой AСохранено
U064A00Потеря связи с датчиком тока тяговой батареиСохранено

Кроме того, дополнительная ошибка была зафиксирована в модуле дисплея:

Display Screen Module (DSM) - 1 DTC

КодОписаниеСтатус
B210A16Напряжение системы — напряжение в цепи ниже допустимого порогаСохранено

Такой набор кодов неисправностей типичен для ситуаций, когда высоковольтная батарея находится в состоянии глубокого разряда, а система управления батареей переходит в защитный режим и блокирует работу электромобиля.

Пошаговый ход работ

Нажмите на фото, чтобы посмотреть его полностью.

  1. Этап 1 из 5

    Особенности батареи нового поколения Fiat 500

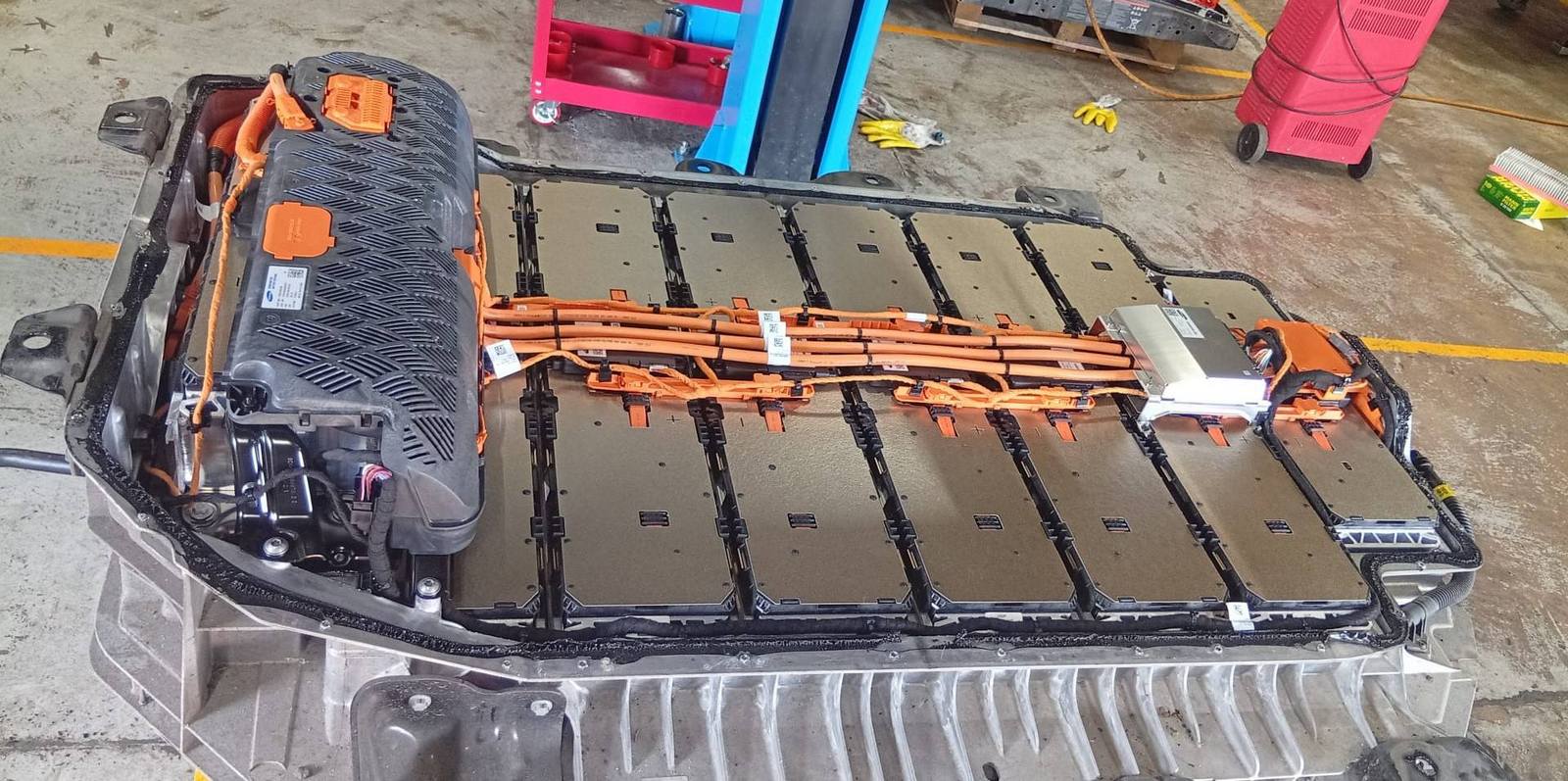

    Второе поколение электрического Fiat 500, появившееся в 2020 году, имеет иную конструкцию батареи по сравнению с предыдущим поколением модели.

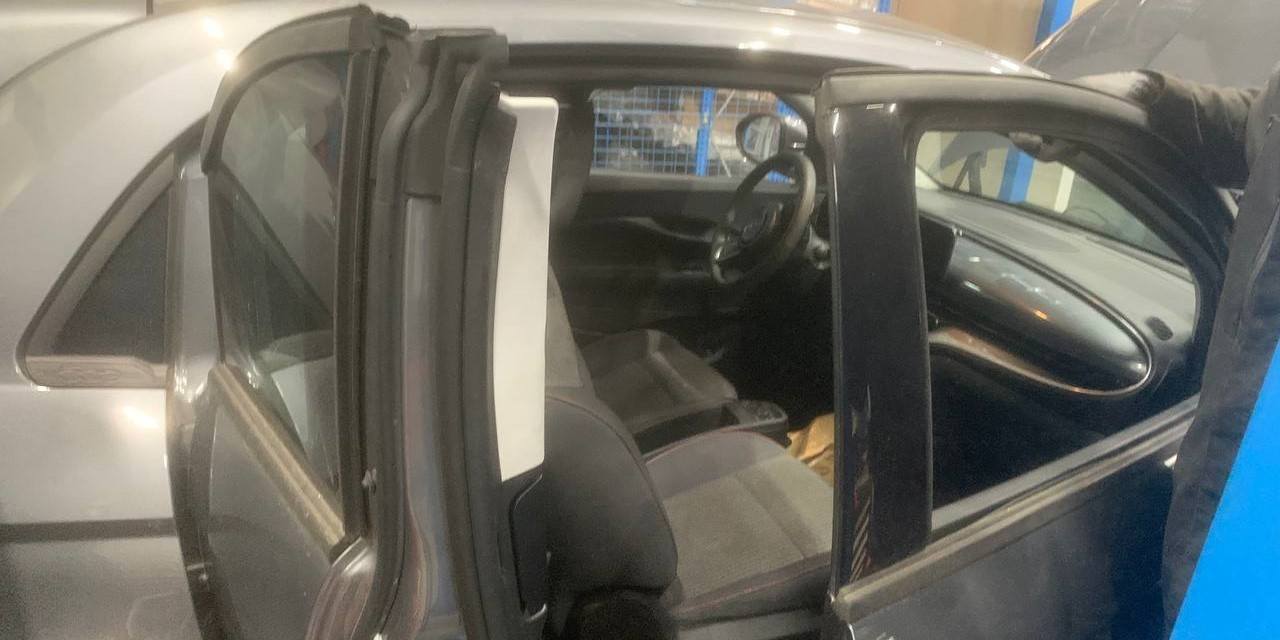

    Высоковольтная батарея здесь выполняет не только энергетическую функцию, но и частично является элементом жёсткости кузова. Это особенно важно для модификации Trepiuno с конфигурацией дверей 3+1, где правая пассажирская дверь открывается в противоположную сторону — именно такой автомобиль поступил в нашу мастерскую.

    Несмотря на конструкционную сложность, у нового поколения появилась важная особенность для ремонта: для демонтажа батареи больше не требуется снимать заднюю балку подвески.

    Это значительно:

    • сокращает время работ;
    • уменьшает их стоимость;
    • упрощает доступ к узлу.

    Однако ВВБ этого поколения имеет существенный недостаток: производитель позиционирует её как неразборную и не подлежащую ремонту. Поставка отдельных компонентов для неё не предусмотрена:

    • модулей батареи;
    • внутренних кабелей;
    • вспомогательных элементов.

    В подобных случаях официальные дилеры обычно предлагают полную замену батареи, что является одним из самых дорогих ремонтов электромобиля.

    После первичной диагностики клиенту сообщили о возможности восстановления BMS и вывода батареи из состояния глубокого разряда в мастерской STS и озвучили стоимость работ, однако он решил обратиться в официальный сервис.

    Там несколько раз безуспешно пытались обновить программное обеспечение батареи, после чего был сделан стандартный вывод: требуется полная замена высоковольтной батареи.

    После этого автомобиль снова вернулся в мастерскую STS.

  2. Этап 2 из 5

    OEM-номера высоковольтной батареи

    Для электромобиля Fiat 500e (2020) используются следующие OEM-номера батарейного пакета:

    • 6000636657
    • 71799125
    • 71799126
    • 71799127

    Также в каталогах может встречаться позиция:

    Traction battery - ricondizionato classe D (восстановленная тяговая батарея).

  3. Этап 3 из 5

    BMS и модули

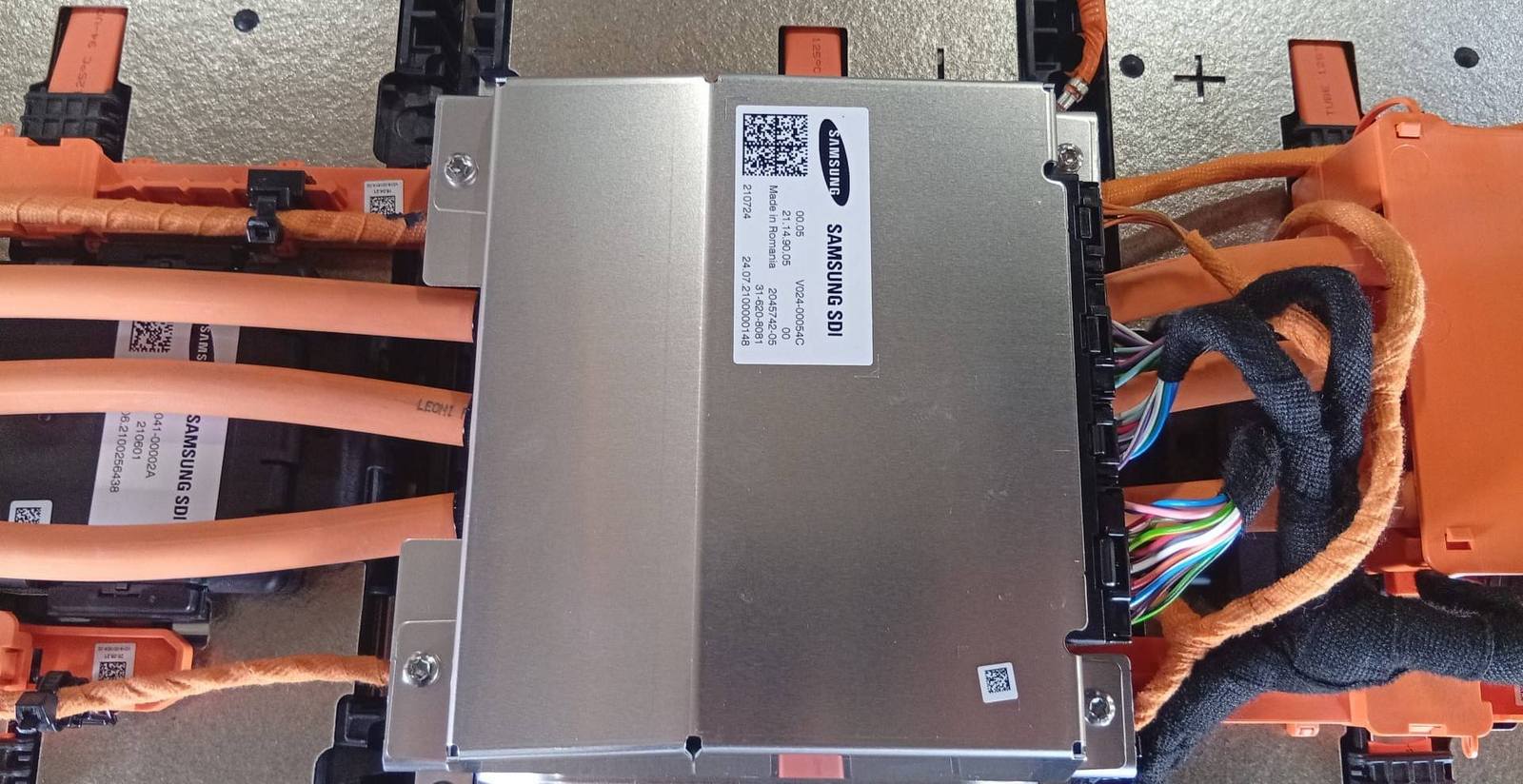

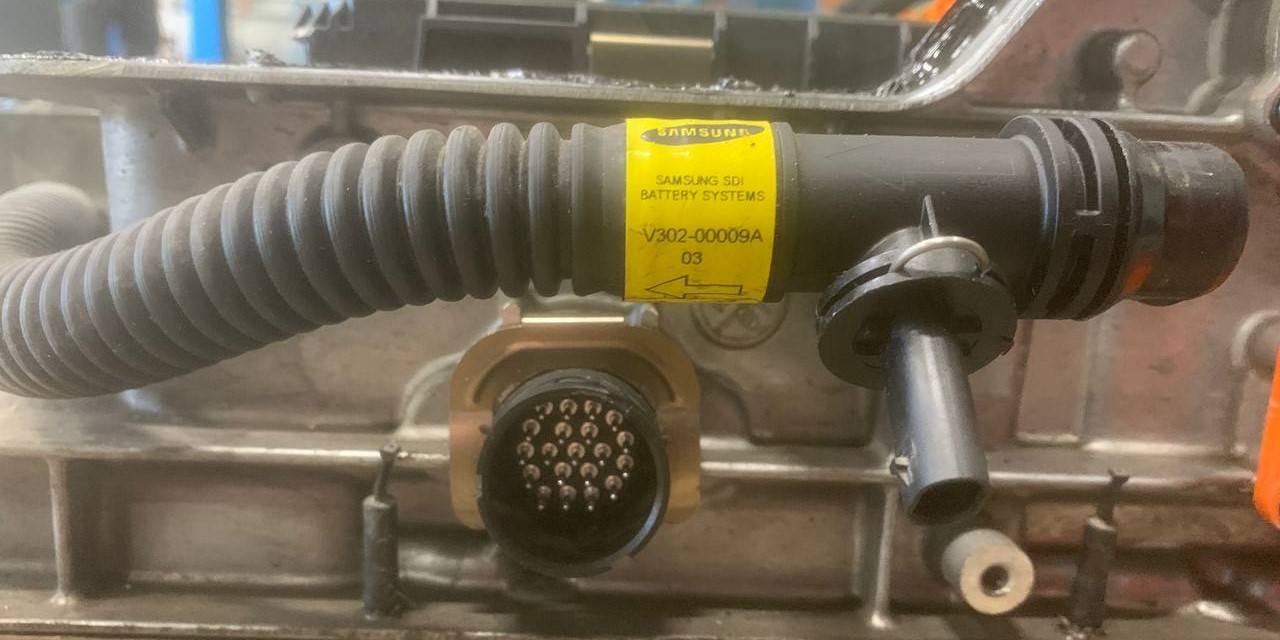

    На этом электромобиле установлена система управления батареей производства
    Samsung SDI.

    Модули батареи также изготовлены этой компанией. Подобные батарейные системы используются во многих электромобилях, выпускаемых после 2018 года.

    В частности, они встречаются на моделях таких брендов, как Volvo, Land Rover, Jaguar а также на ряде других современных электромобилей и гибридов.

    Благодаря опыту работы с подобными батарейными системами специалисты STS регулярно выполняют диагностику и восстановление высоковольтных батарей, даже если производитель не предусматривает их ремонт.

  4. Этап 4 из 5

    Факторы, которые усложнили процесс восстановления

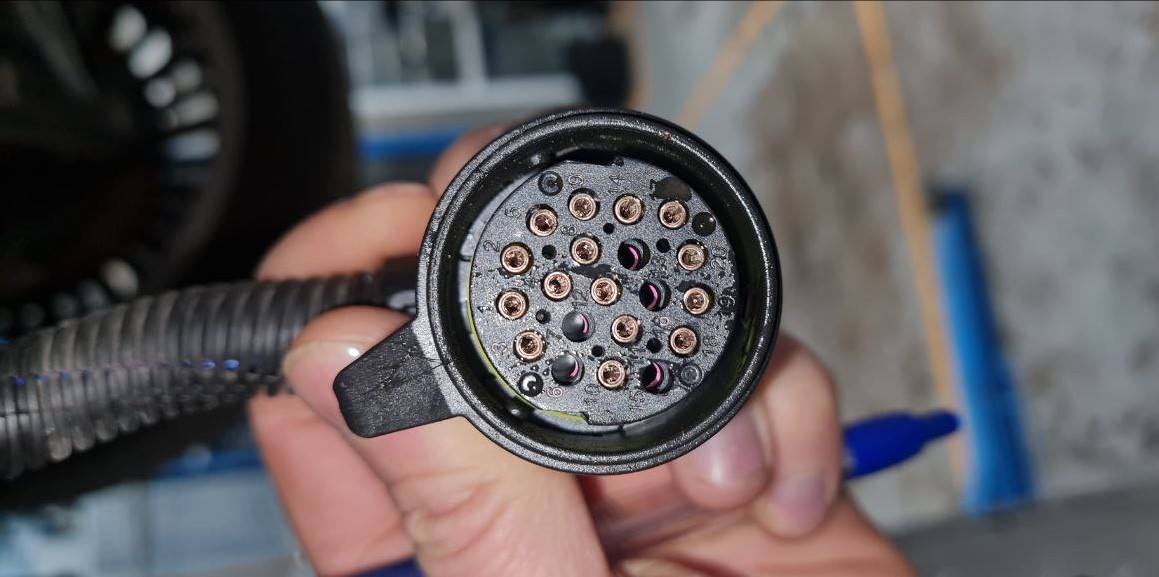

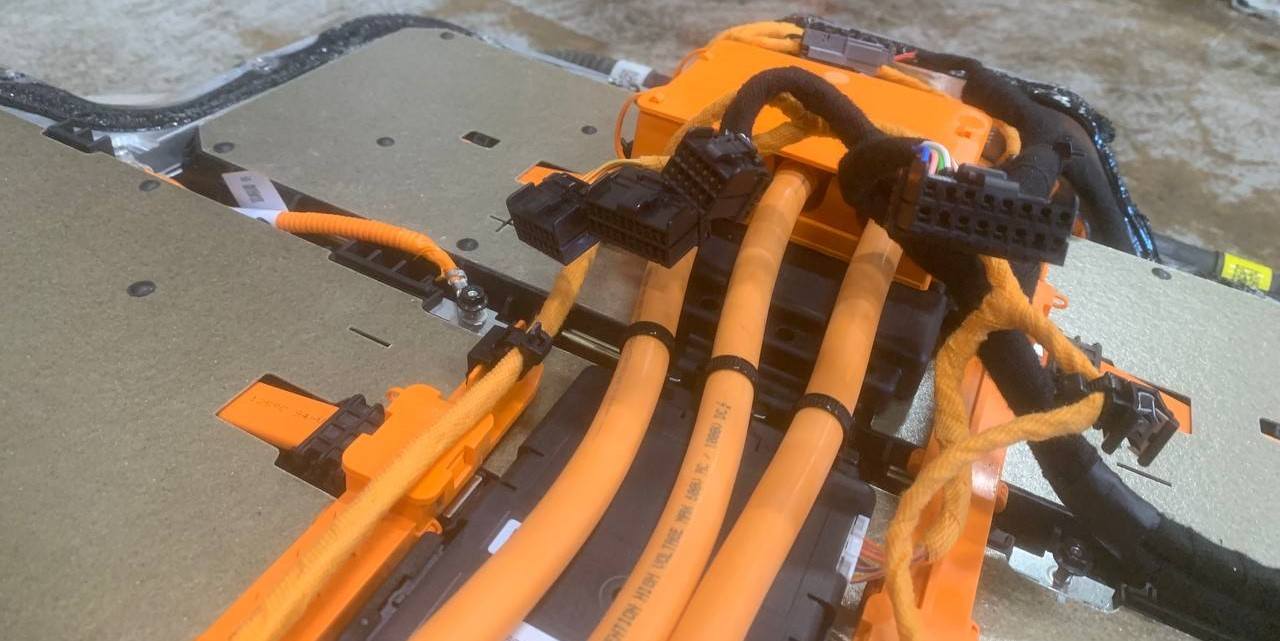

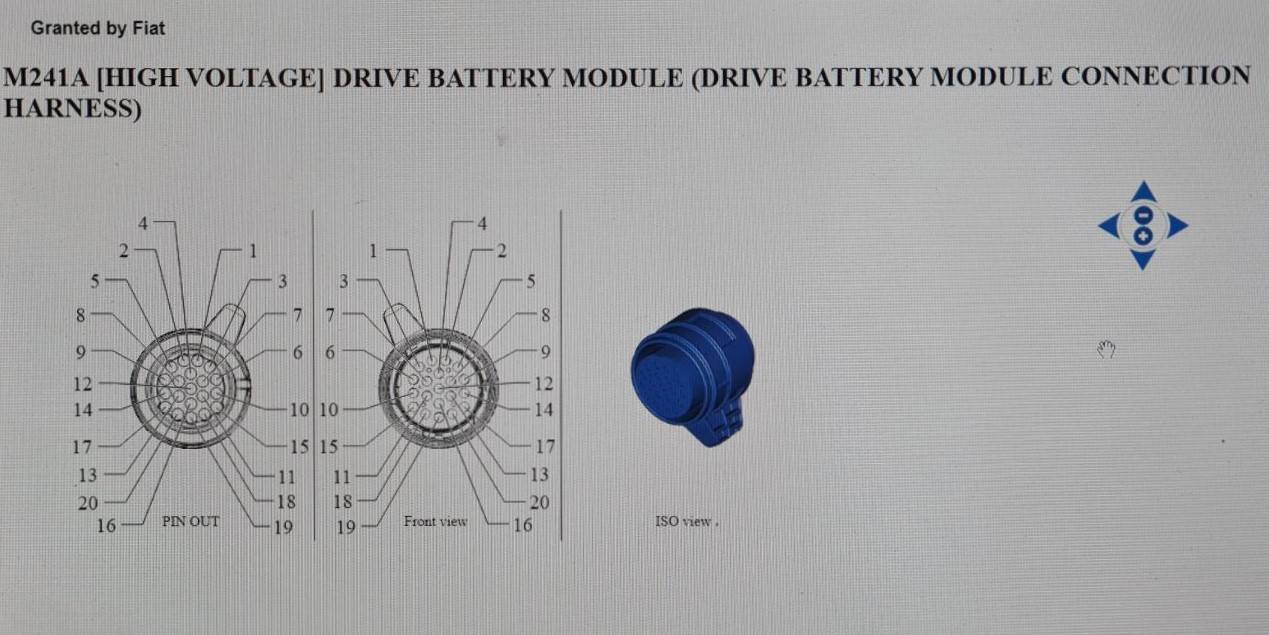

    Наиболее сложным этапом оказался поиск правильной схемы подключения к BMS.

    Для начала работы с батареей необходимо было точно определить:

    • полярность;
    • распиновку контактов;
    • точки подключения к системе управления батареей.

    Из-за ограниченной доступности технической документации поиск этих данных занял значительное время. Только после того как специалисты STS смогли точно определить необходимые параметры подключения, стало возможным перейти к следующему этапу работ.

  5. Этап 5 из 5

    Восстановление батареи

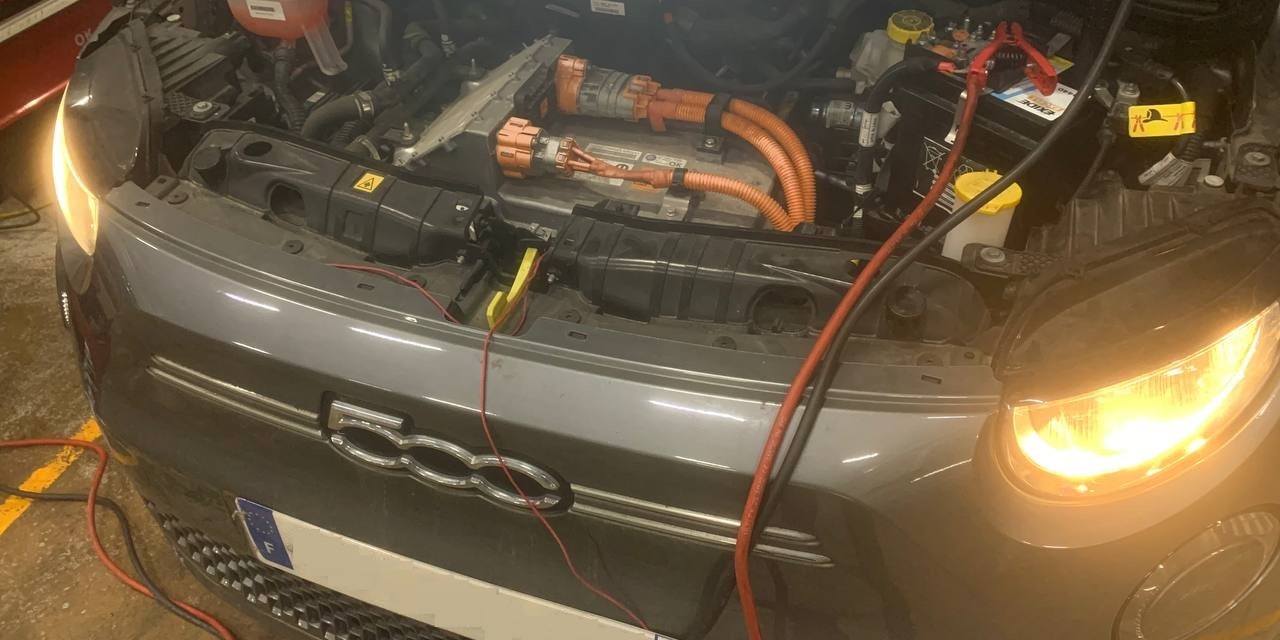

    После определения правильного подключения высоковольтную батарею подключили к специализированному стенду.

    Далее специалисты выполнили:

    • контролируемую зарядку батареи;
    • балансировку элементов;
    • восстановление корректной работы BMS;
    • устранение критической ошибки глубокого разряда.

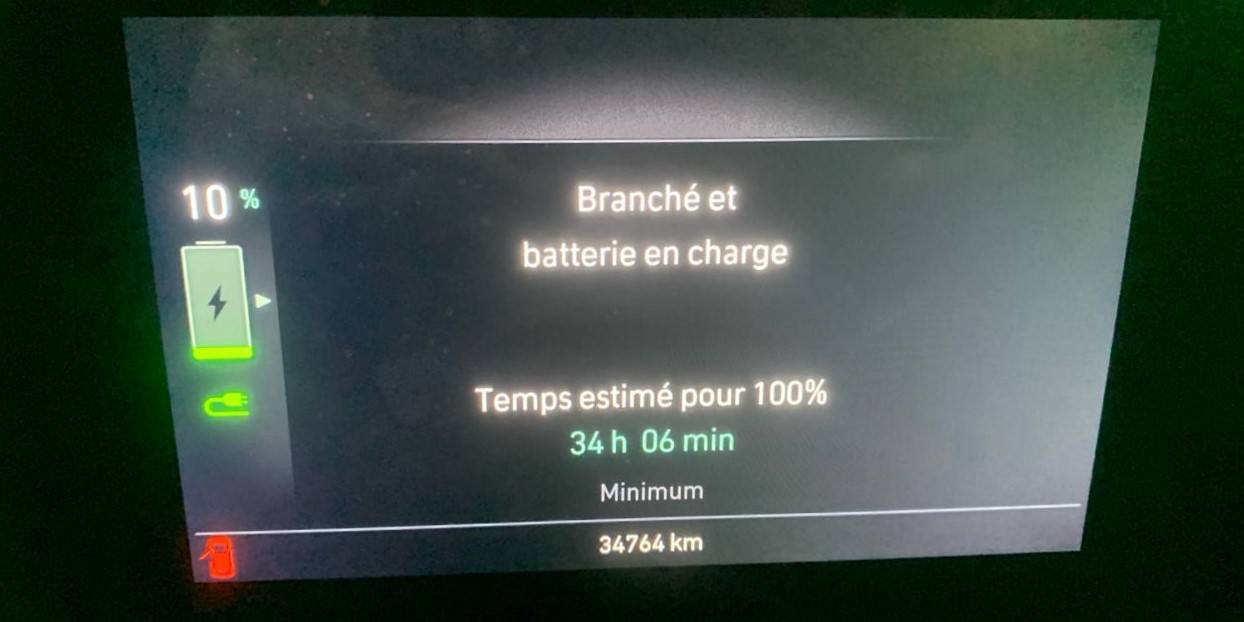

    В процессе работы система индикации подтвердила восстановление функционирования батарейного пакета.

    В результате высоковольтная батарея снова начала нормально принимать заряд, а электромобиль вернулся в полностью рабочее состояние.

Результат ремонта

  • восстановить работу BMS;
  • вывести батарею из состояния глубокого разряда;
  • вернуть работоспособность высоковольтной системы.

Несмотря на то что производитель не предусматривает ремонт батареи этой модели, специалисты STS смогли:

В результате выполненных работ высоковольтную батарею удалось вывести из состояния глубокого разряда, после чего она начала нормально принимать заряд. Электромобиль снова получил возможность запуска и дальнейшей диагностики, а клиент избежал дорогостоящей замены батареи.

После полного заряда батареи специалисты STS провели тестирование системы, чтобы убедиться в стабильности её работы. Во время этой проверки было зафиксировано ещё несколько ошибок, которые требуют дополнительного анализа и дальнейших работ.

Поэтому история этого автомобиля на этом не заканчивается — продолжение ремонта и новые технические детали этого кейса ещё впереди.
