Kompleksowa diagnostyka i wymiana modułu zasilania układu ładowania w Smart Fortwo 2021

Cechy techniczne i specyfika konstrukcji modelu Smart Fortwo

Współczesny przemysł motoryzacyjny aktywnie zmierza w kierunku ujednolicenia i globalnej współpracy w zakresie platform marek. W wyniku takiego podejścia kompaktowy smart fortwo koncernu Mercedes-Benz otrzymał układ napędowy oraz wyposażenie elektroniczne opracowane przez inżynierów Renault dla modelu Zoe.

Główną i najciekawszą cechą wyróżniającą ten układ jest konstrukcja modułu falownika i ładowarki (znanego jako system Chameleon Charger). Dążąc do zminimalizowania masy i oszczędności ograniczonej przestrzeni w kompaktowym samochodzie, projektanci zrezygnowali z zastosowania oddzielnej, masywnej pokładowej ładowarki (OBC). Zamiast tego wykorzystali bezpośrednio silnik trakcyjny samochodu: podczas podłączenia do ładowarki prądu przemiennego o dużej mocy uzwojenia stojana silnika pełnią rolę indukcyjności (dławika).

Takie rozwiązanie inżynieryjne jest rzeczywiście skuteczne pod względem rozmieszczenia elementów, ma jednak wyraźną wadę. Podczas pracy w trybach wysokich prądów zespół ten poddawany jest ekstremalnym obciążeniom termicznym i ciągłym wahaniom temperatury. Z czasem prowadzi to do systemowego przegrzania modułów sterowania, co powoduje ich awarie. Jest to klasyczna „choroba dziecięca” tych platform, z którą często borykają się właściciele zarówno Renault Zoe, jak i smart fortwo.

Przebieg prac w centrum serwisowym STS.Electro

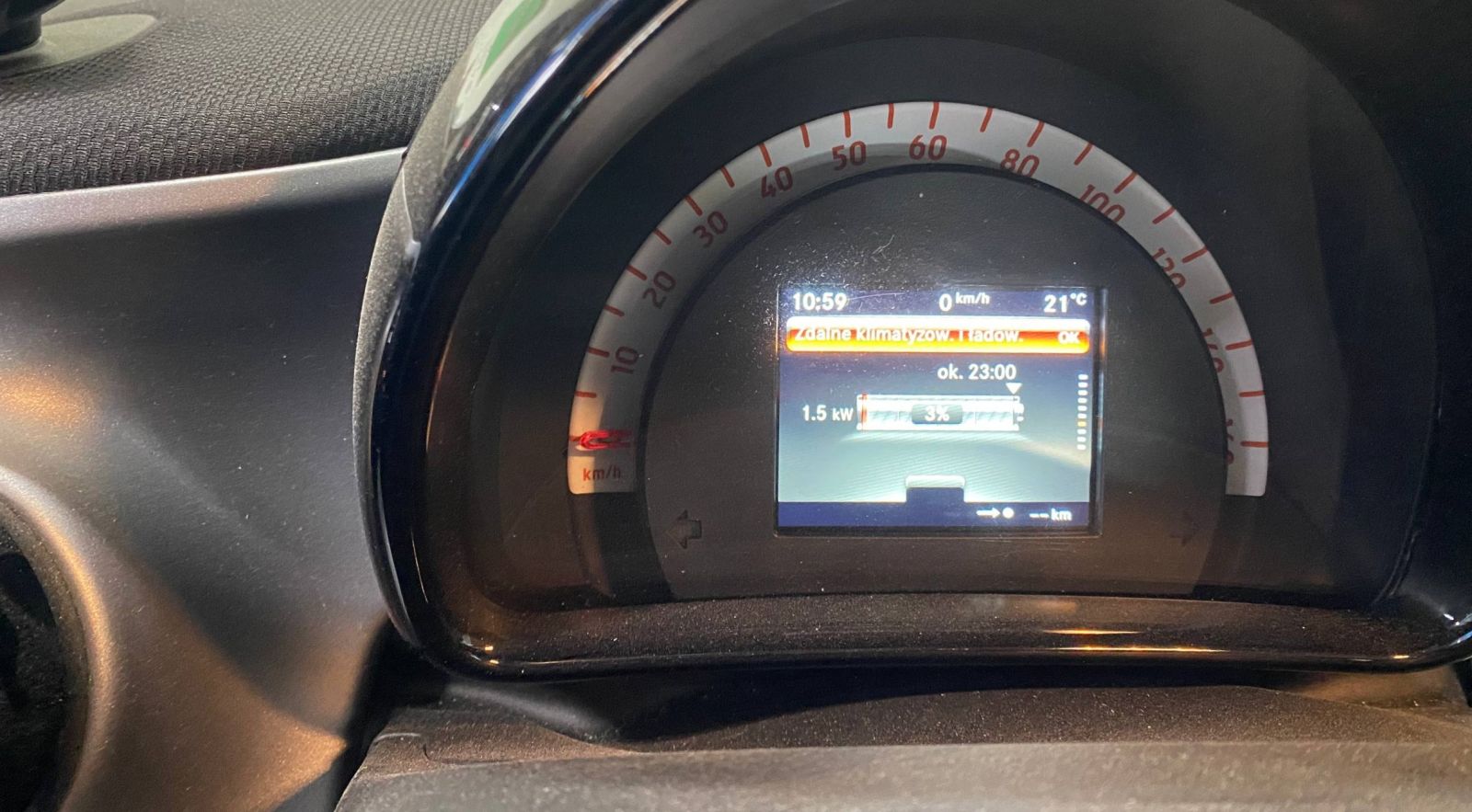

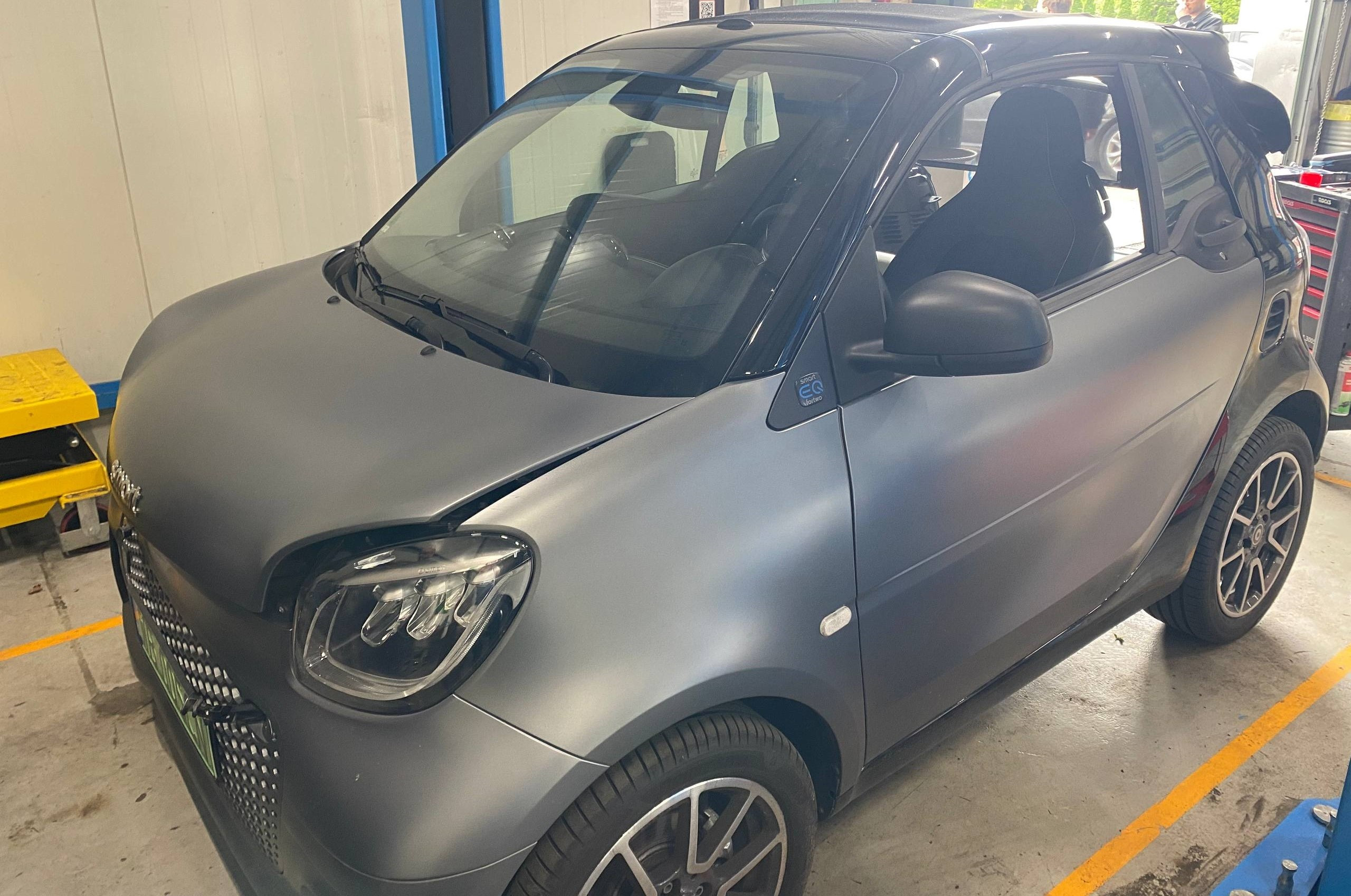

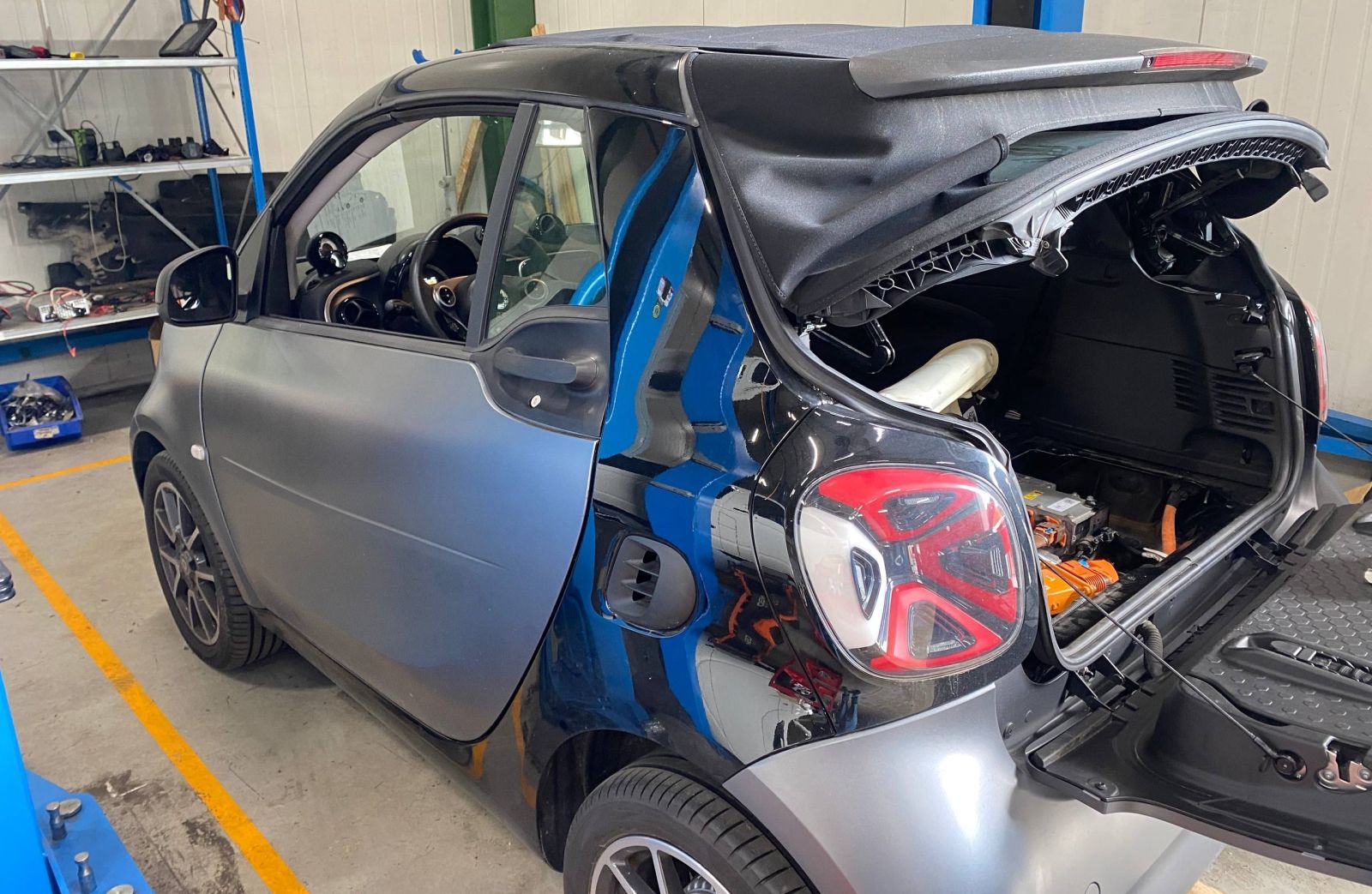

Do naszego serwisu trafił smart fortwo z 2021 roku z objawami całkowitej awarii ładowania: po podłączeniu kabla proces nie rozpoczynał się, a diagnostyka pokładowa wyraźnie wskazywała na usterkę sprzętową modułu sterującego ładowaniem. Ponadto podczas wstępnego oględzin przestrzeni pod maską odkryto dodatkową usterkę – niezacisnięty, całkowicie odkręcony zacisk dodatni.

Dlatego przed mechanikami STS.Electro stanęło zadanie nie tylko wymiany części, ale przeprowadzenia pełnego cyklu diagnostyki, aby wyeliminować związane z tym zagrożenia i upewnić się co do bezpieczeństwa dalszej eksploatacji układu wysokonapięciowego pojazdu. Przeprowadzono:

1. Dogłębną diagnostykę komputerową i analizę błędów: Za pomocą specjalistycznego sprzętu odczytano kody usterek z modułów sterujących układem wysokonapięciowym. Wyniki potwierdziły awarię sprzętową elementów wewnątrzukładowych modułu zasilającego.

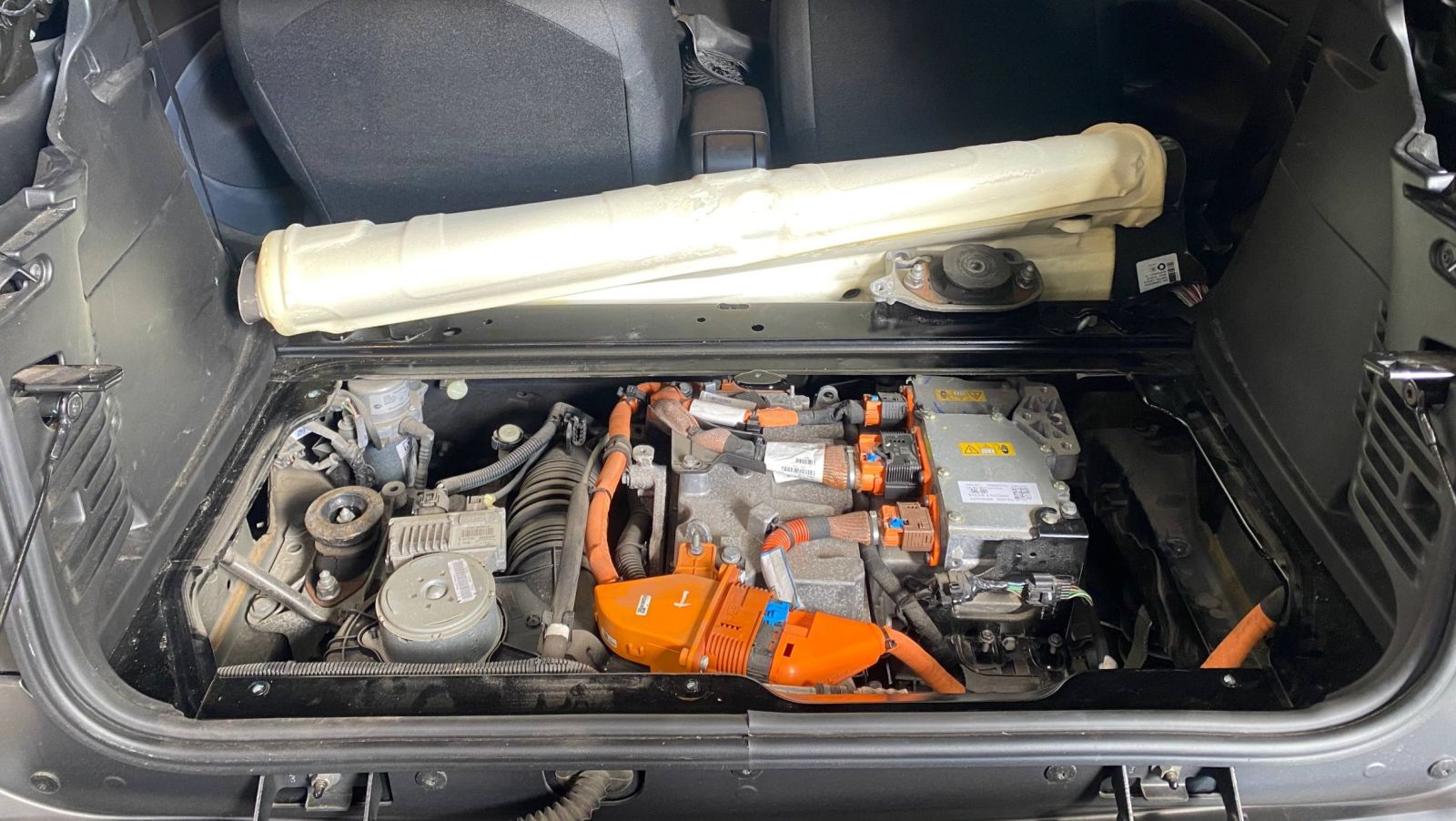

2. Kontrola obwodów zasilających i usunięcie powiązanych usterek: Podczas prac demontażowych specjaliści wykryli i odnotowali odkręcony zacisk dodatni. Powierzchnie stykowe zostały całkowicie oczyszczone z tlenków, przywrócono prawidłową geometrię połączenia i dokręcono je zgodnie z zalecanym momentem dokręcania.

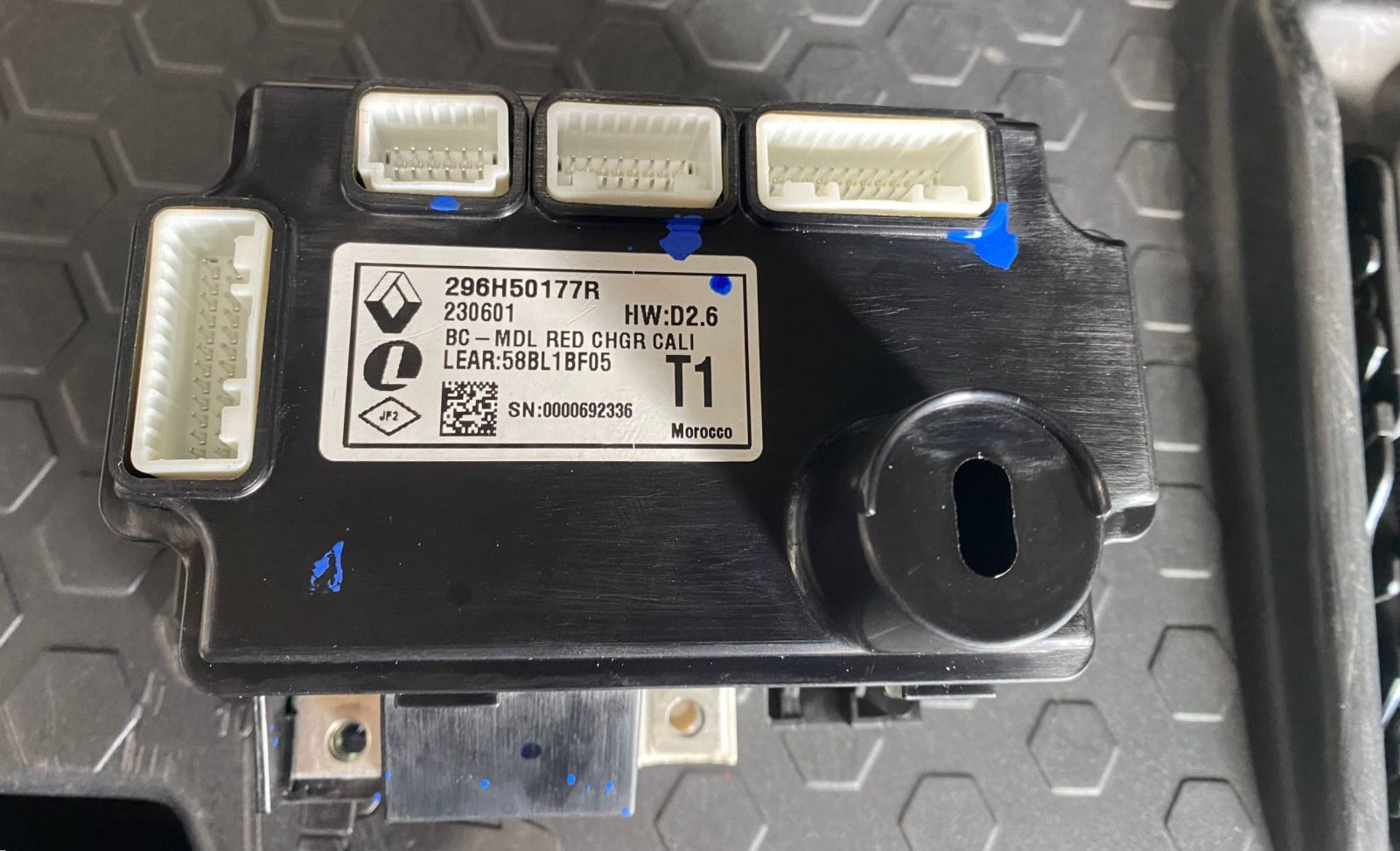

3. Wymiana modułu zasilającego: Uszkodzony zespół został wymieniony na nowy, oryginalny moduł zasilający do ładowarki Lear / Renault o numerze OEM 296H50177R (wersja sprzętowa HW: D2.6, numer katalogowy Lear: 58BL1BF05).
4. Testy pośrednie i podłączenie pod obciążeniem: Testy przeprowadzono jeszcze przed ostatecznym zamontowaniem pokryw ochronnych i osłon. Samochód ustawiono na stacji ładującej w celu kontroli prądów, temperatur oraz parametrów akustycznych pracy (charakterystyczne, delikatne brzęczenie potwierdziło prawidłowe działanie obwodu indukcyjnego).
5. Montaż końcowy i kontrola końcowa: Po pomyślnym zakończeniu cyklu testowego ładowania system został w pełni zmontowany, zamontowano wszystkie elementy ochronne i przeprowadzono końcową kontrolę komputerową pod kątem braku błędów.

Dzięki systemowemu podejściu i dogłębnemu zrozumieniu specyfiki platform wysokonapięciowych Renault-Daimler zespół STS.Electro szybko rozwiązał problem ładowania smart fortwo. Nie tylko wymieniliśmy kluczowy moduł elektroniczny na oryginalny komponent, ale także całkowicie wyeliminowaliśmy związane z tym zagrożenia w obwodach zasilających, zwracając właścicielowi samochód elektryczny w idealnym stanie technicznym.
