Ремонт Karma Revero 2018 в STS.Electro - восстановление батареи и зарядного модуля

Проблема

Владелец гибрида Karma Revero более 8 месяцев не мог ездить на своем автомобиле: двигатель запускался только на считанные минуты, батарея не заряжалась.

Результат

Специалисты STS заменили поврежденные аккумуляторы, отремонтировали разъем зарядного устройства, зарядили и отбалансировали высоковольтную батарею. Автомобиль ездит и заряжается самостоятельно.

Ремонт Karma Revero 2018 в STS.Electro - восстановление батареи и зарядного модуля

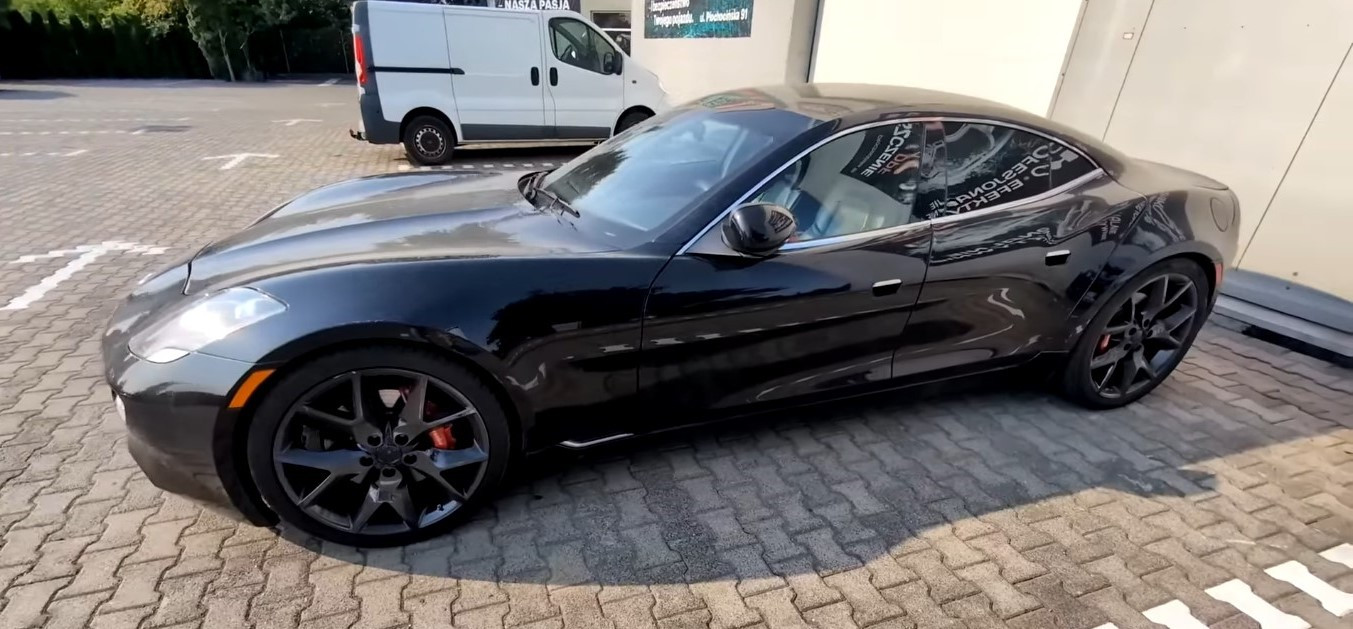

Уникальным мастерам – уникальные автомобили! В нашей мастерской STS.Electro на этот раз оказалась настоящая легенда – Karma Revero 2018. Это спортивный седан-гибрид, преемник культовой Fisker Karma, которая еще в 2008 году удивила мир новаторским подходом. Интересно, что первые Fisker появились еще до того, как Tesla начала свои продажи.

Пошаговый ход работ

Нажмите на фото, чтобы посмотреть его полностью.

  1. Этап 1 из 7

    Немного истории

    Генрик Фискер, дизайнер и основатель компании, сделал ставку на необычную архитектуру:

    • два электродвигателя на задней оси;
    • высоковольтная батарея 20 кВт·ч;
    • бензиновый турбодвигатель GM Ecotec;
    • солнечные панели на крыше.

    Благодаря этому авто выглядело футуристично и предлагало передовые решения. Однако проблемы с батареями стали фатальными: компания A123 Systems, которая поставляла аккумуляторы, обанкротилась после нескольких отзывов, и в 2012 году производство остановилось. Впоследствии китайская корпорация Wanxiang выкупила активы, и в 2016 году проект возродился под брендом Karma Automotive. Так мир получил обновленный Karma Revero.

  2. Этап 2 из 7

    Кейс ремонта Karma Revero 2018 в STS.Electro

    К нам Revero попал на эвакуаторе. Поведение авто выглядело так:

    • после снятия/установки клеммы с аккумулятора 12В авто запускалось, переходило в режим «Ready», но не ехало;
    • ДВЗ заводился, работал несколько минут, из выхлопной трубы шел резкий запах бензина, после чего мотор глох;
    • повторный запуск был возможен только после повторного отключения АКБ;

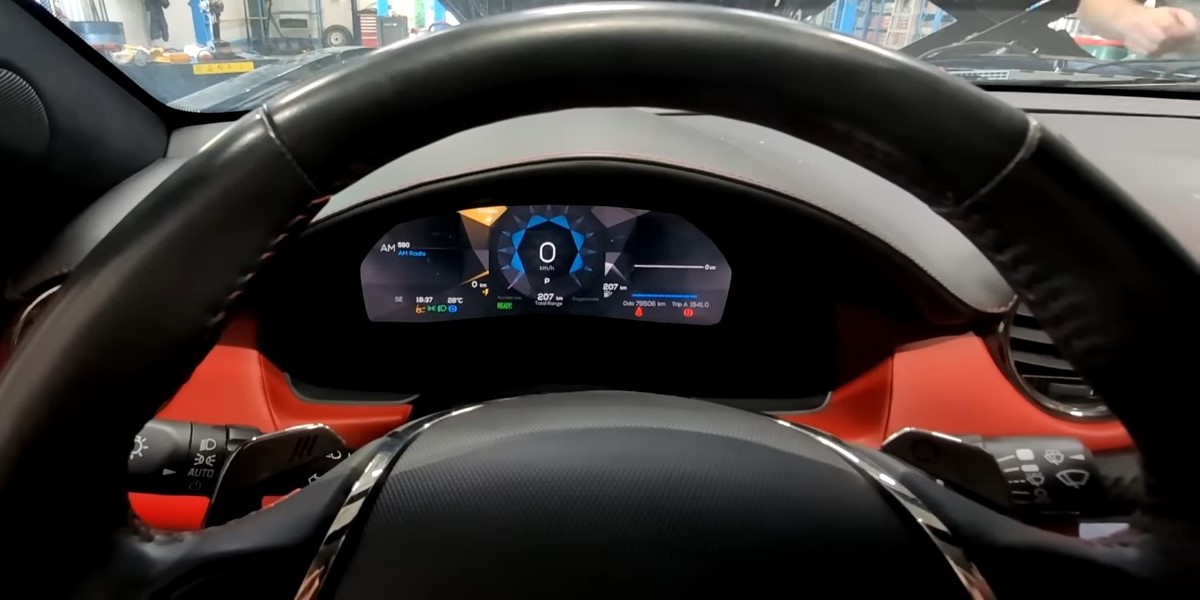

    • заряд батареи на дисплее все время показывал 11%;
    • от зарядного устройства батарея не брала энергию;
    • авто не ездило уже около восьми месяцев.

    Дополнительно нами было замечено неработающий тачскрин и странные шумы в динамиках.

  3. Этап 3 из 7

    Первичная диагностика

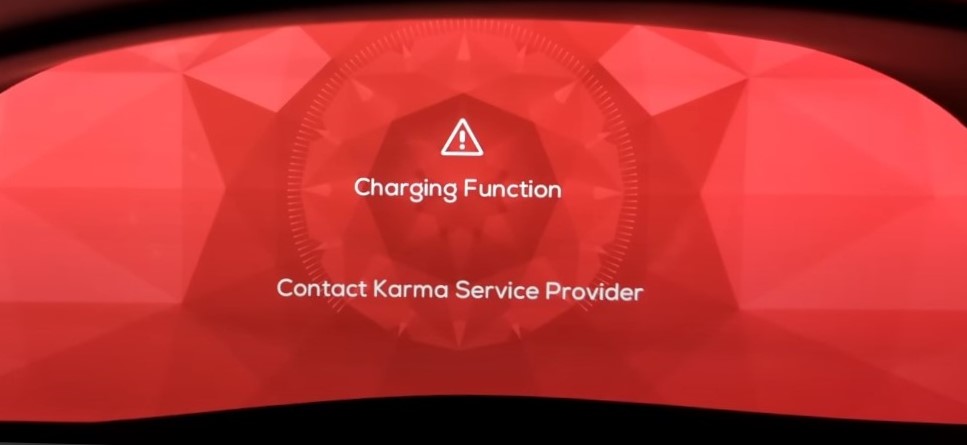

    Мы подключили зарядный пистолет – система его видела, но сразу выдавала сообщение: «обратитесь к провайдеру Karma». То есть зарядка не происходила.


    Сканер показал ряд критических ошибок:

    • потеряна связь с модулем управления приводным двигателем;
    • ошибки гибридной трансмиссии и модуля управления батареей;
    • низкое напряжение в цепи зажигания;
    • запрос на включение индикатора неисправности.

    Сложность заключалась в том, что оригинальное ПО Karma недоступно, поэтому диагностика возможна только через блоки производства GM, аналогичные тем, что стоят на Chevrolet Volt.

  4. Этап 4 из 7

    Работа с батареей

    Ошибки указывали на проблемы с измерением напряжения в ячейках. Поэтому следующим шагом было снятие высоковольтной батареи. Она установлена в центральном туннеле снизу кузова, поэтому автомобиль подняли на подъемнике.

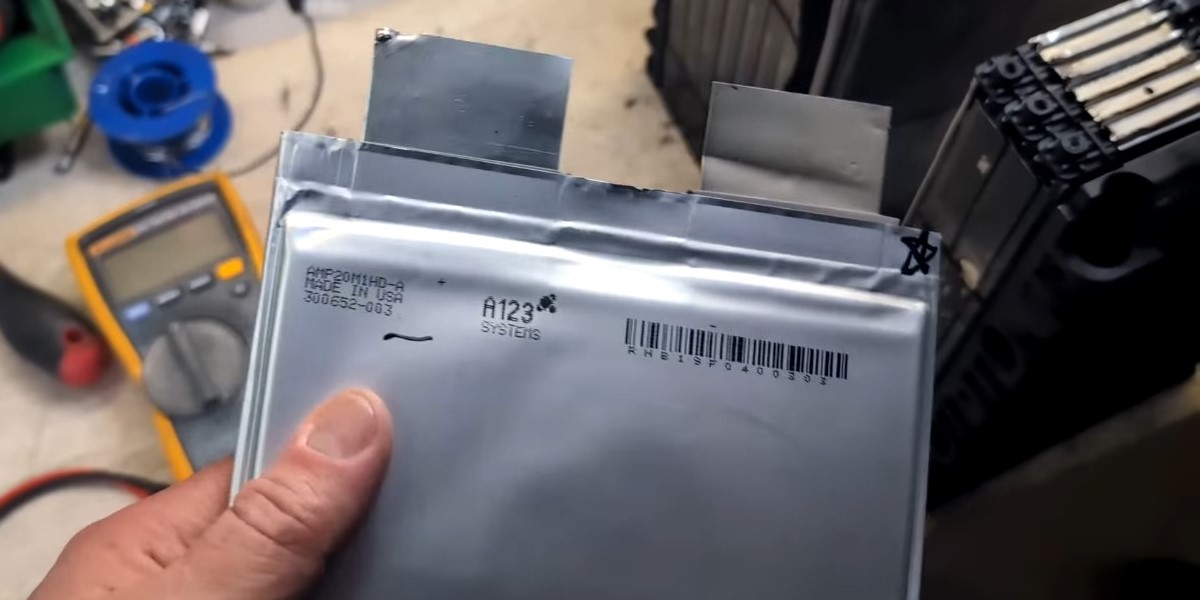

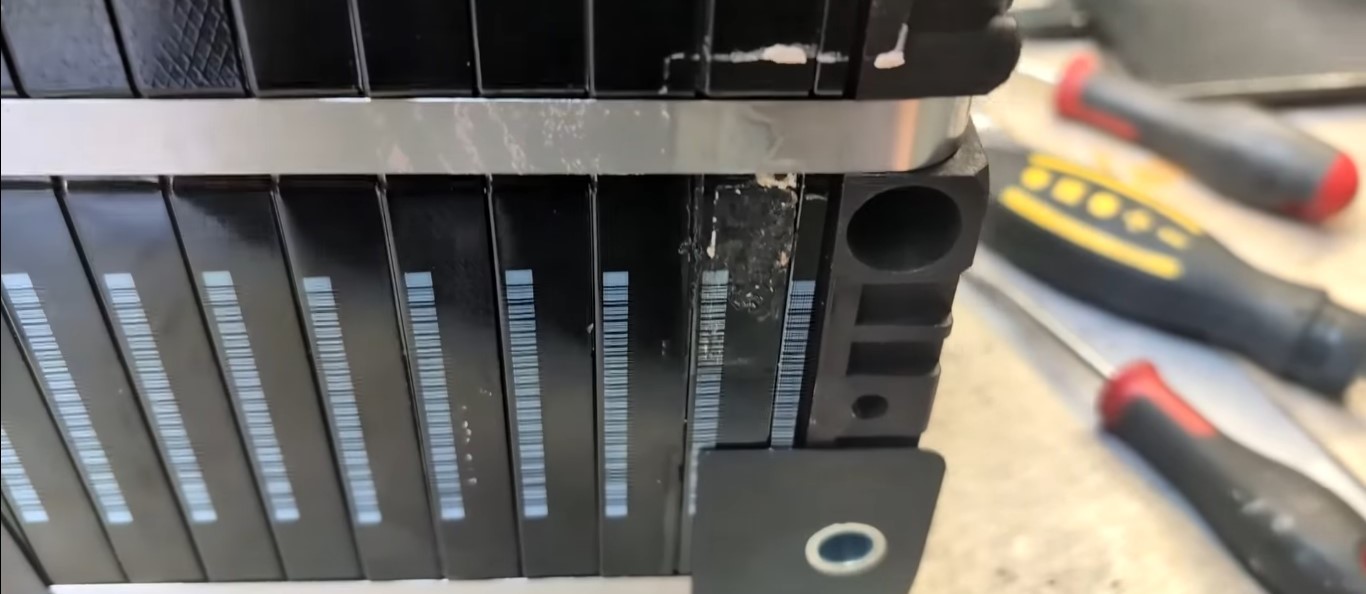

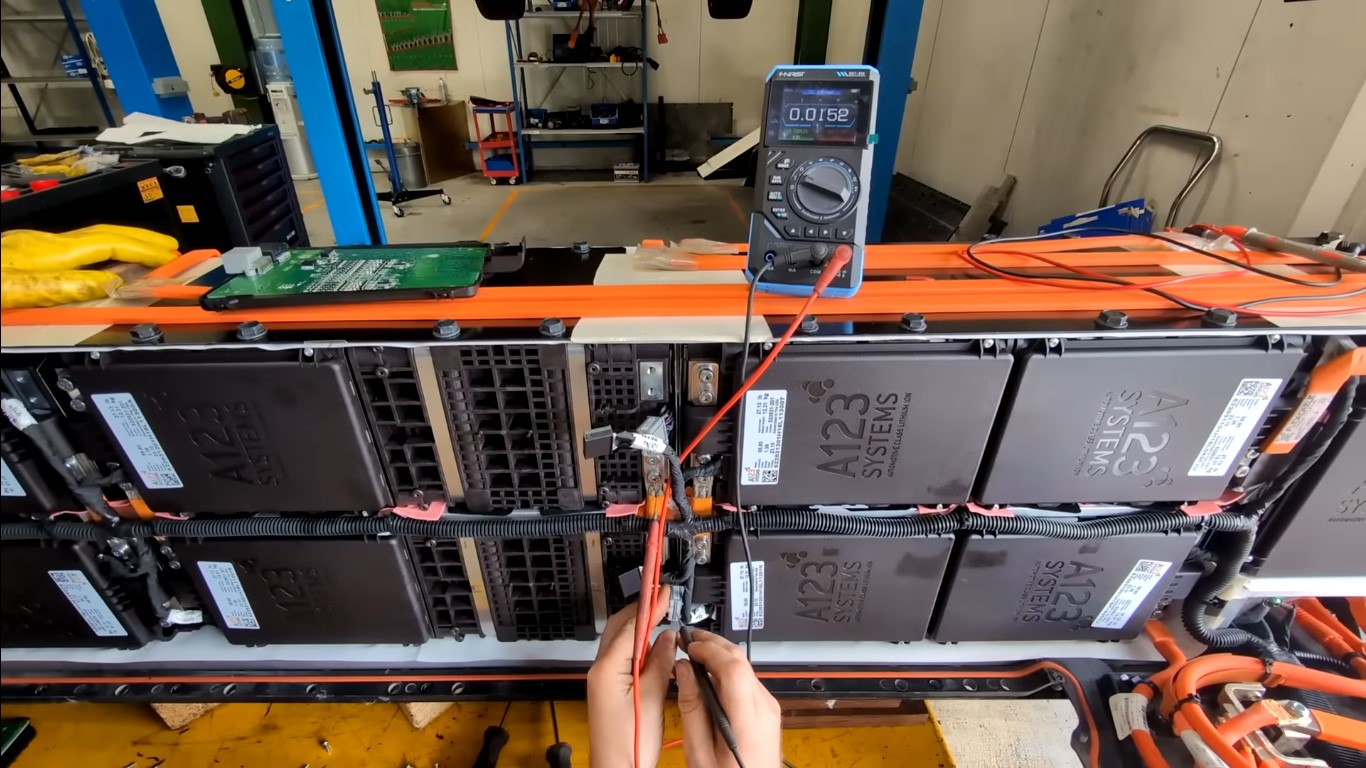

    После разборки мы обнаружили, что батарея все еще комплектуется элементами A123 Systems. Внешне она выглядела качественно: охлаждающие радиаторы, компактные модули. Но проверка показала серьезную проблему – один модуль «мертвый», напряжение на нем составляло всего 0,24 В вместо 3,2 В. Внутри были окислители и следы утечки.

  5. Этап 5 из 7

    Восстановление батареи

    Мы сняли неисправный модуль, заказали новые элементы и заменили их. Далее:

    • стянули модули оригинальной лентой;
    • нанесли термопрокладки;
    • собрали батарею;

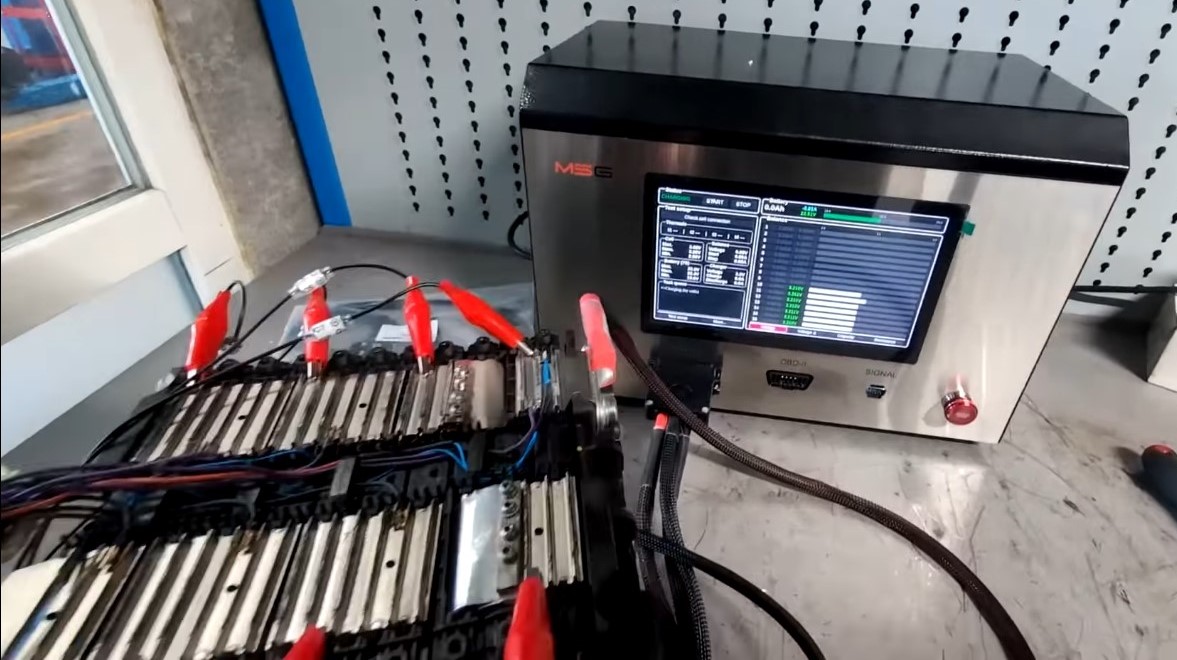

    • провели зарядку и балансировку на стенде MS 801 (более современном, чем MS 800, с возможностью заряжать током до 60 А), производства нашего собственного бренда MSG.

    Именно это оборудование позволило быстро и эффективно восстановить работу аккумулятора.
    По мнению наших мастеров, причина поломки – производственный дефект: при сварке корпуса могла упасть окалина, вызвав микроповреждение и последующую утечку.

  6. Этап 6 из 7

    Второй этап ремонта: зарядное устройство

    Заказали новые элементы, и когда они приехали, начали собирать батарею.

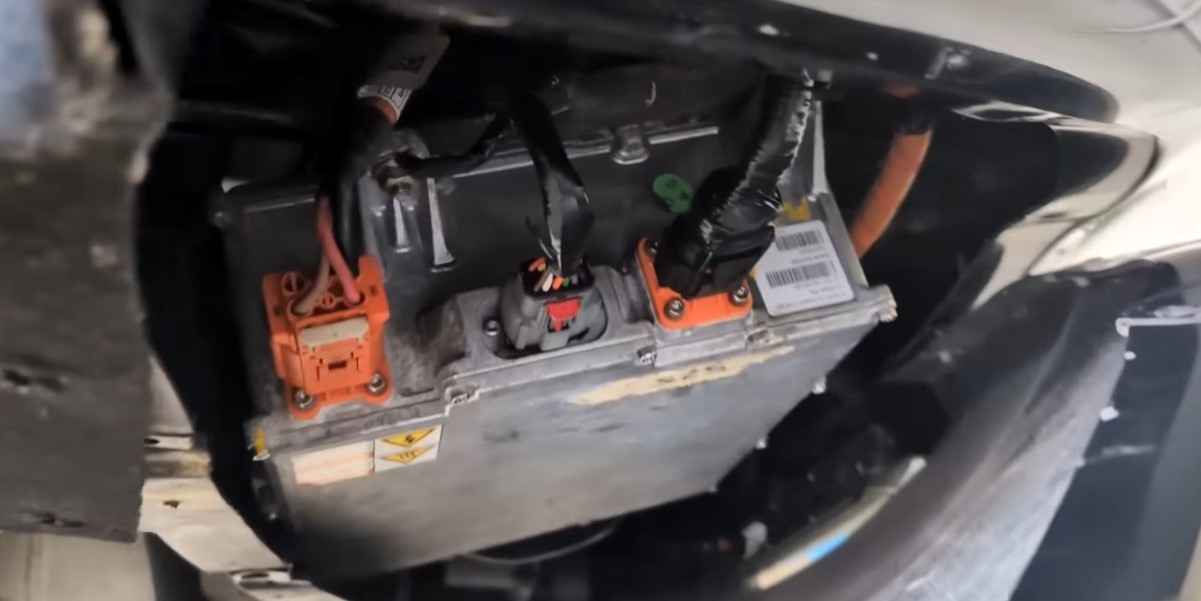

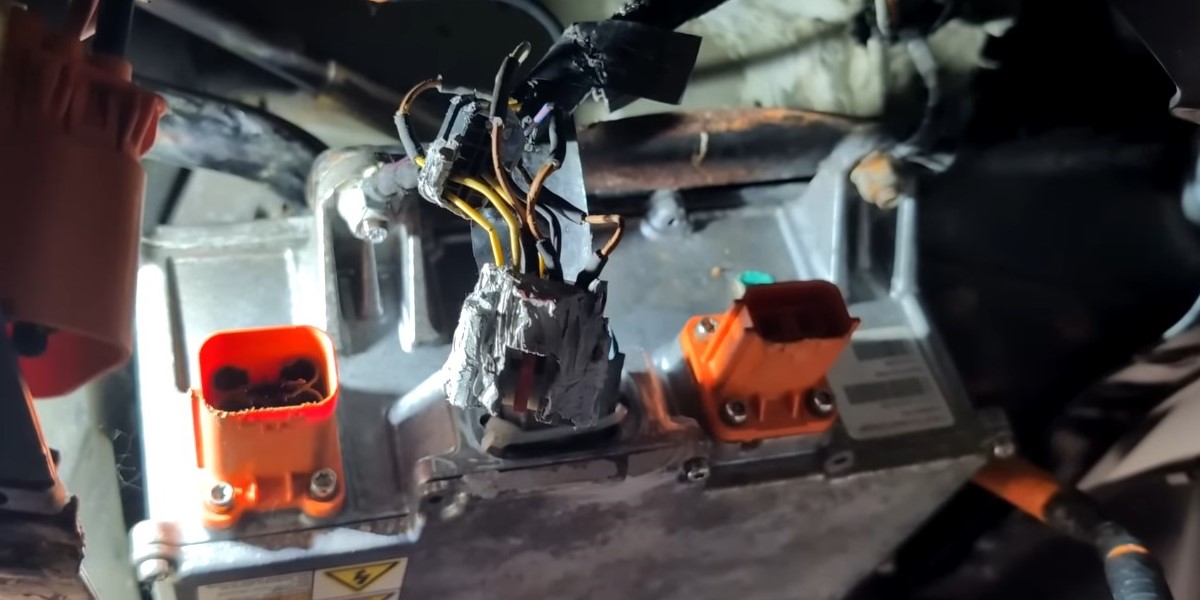

    После установки батареи машина завелась и поехала. Даже рекуперация работала, но зарядка от сети все еще не восстановилась. Дополнительная проверка выявила проблему в разъемах зарядного устройства. Из-за того, что узел расположен очень низко и практически не имеет защиты, он пострадал от влаги и механических воздействий.

    К сожалению, оригинальный зарядное устройство не подлежит ремонту, а аналог от Chevrolet Volt не подходит – в Karma используется CAN-шина, тогда как Volt работает с аналоговым сигналом.

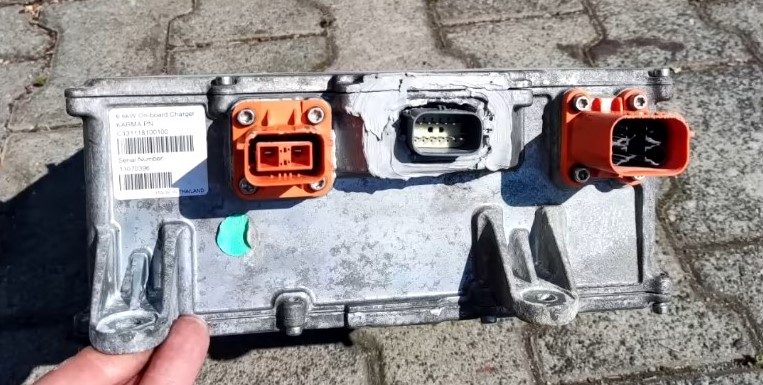

    Мы решили проблему другим способом: напечатали новый разъем на 3D-принтере. Первый вариант из филамента оказался ненадежным, но второй, из смолы, выдержал монтаж и стал полноценной заменой.

  7. Этап 7 из 7

    Результат ремонта Karma

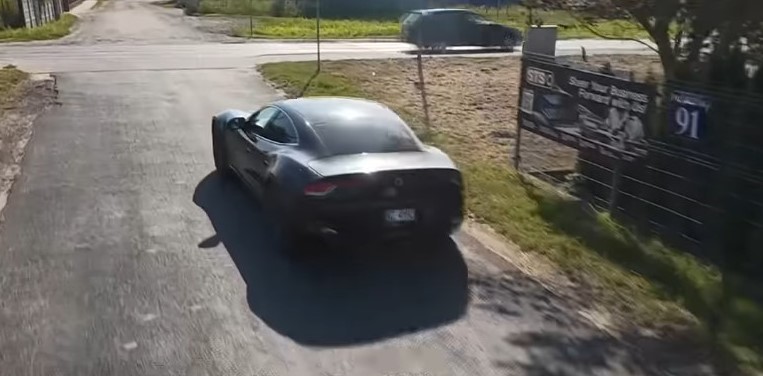

    После выполнения всех процедур наш гибридный автомобиль:

    • заводится без сбоев;
    • двигается в штатном режиме;
    • принимает зарядку как от рекуперации, так и от зарядной станции.

    Остались мелкие вопросы с мультимедиа и аудиосистемой, но это уже другая история.

    Вывод

    Ремонт Karma Revero показал сразу две вещи:

    1. Даже редкие и сложные автомобили с проблемами в высоковольтной батарее можно восстановить, если подойти к делу системно.
    2. Нашим мастерам под силу найти решение даже тогда, когда нет оригинальных деталей или программного обеспечения.

    STS.Electro в Варшаве – это место, где автомобиль получает вторую жизнь. И Karma Revero – яркое тому подтверждение.
